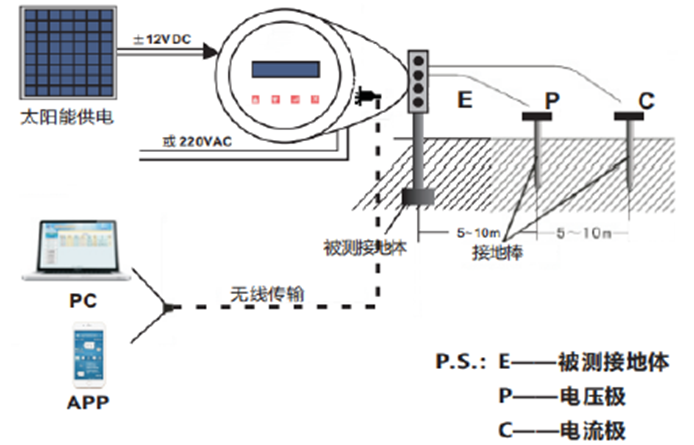

GSM系统是智能接地电阻监测仪，可实时检测接地安装的状态。如果安装不当或者接地系统老化等，可触发报警系统。采用三点法，通过网页和手机APP,对接地系统进行持续监测。通过计算接地电阻，可监测到因地线断开，接地系统老化或者设备被盗等引起的接地电阻数据的变化。

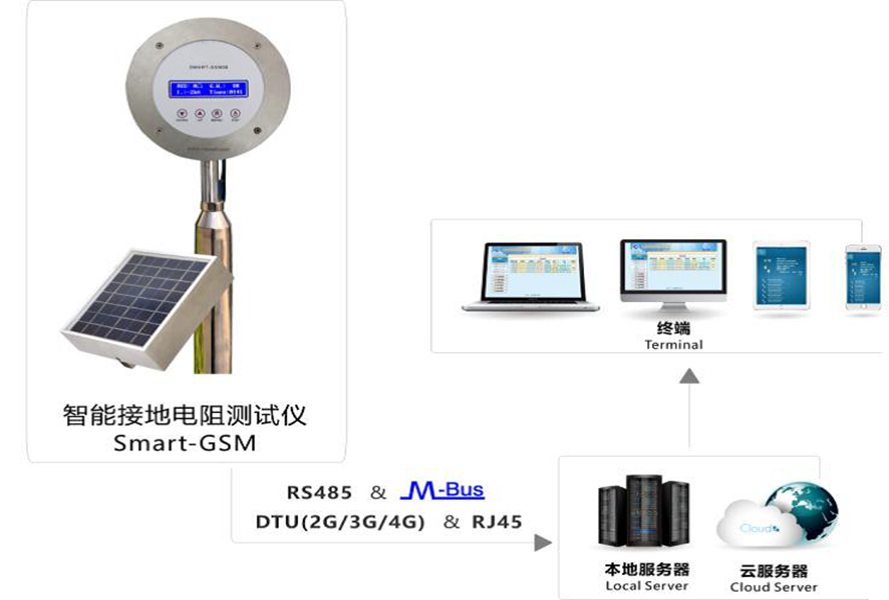

一、工作原理
智能接地电阻监测仪 | 传感器可选功能 | 必备 | 信号传输 | 服务器 | 应用终端 | 数据库 |
电阻记录 | 主机 | DTU (2G/3G/4G) | 平台软件 (云服务器 和自己的 服务器) | 终端软件 (手机APP或 PC网页版) | 可查阅历史记录 | |
浪涌强度 | ||||||
温度 | ||||||
湿度 | ||||||
故障记录 | RJ45，RS485，MOD-BUS 协议可选 | 接入客户管理平台 | 现场 | |||
地线通断与否 | ||||||
漏电流 | ||||||
| ||||||
二、技术规格
功能 | 在线监测接地电阻、接地电压、等电位电阻、雷击强度、次数及温湿度等 |
电源 | 标准：12V±1VDC、150mA Max. |
测量方式 | 精密三线测量 |
测量方法 | 接地电阻：额定电流变极法，测量电流3mA Max， 820Hz
|
数据模式 | 平均值 |
显示模式 | 电脑端、手机APP端、现场显示屏 |
测量时间 | 对地电压：约2次/秒； 接地电阻：约30秒/次 |
线路电压 | 测量对地电压：AC 600V以下测量 |
仪表接口 | 插拔式接线端子：9针端子座 |
通讯方式 | 无线传输，4G，GPRS，RS485,MOD-BUS协议可选 |
功耗 | 背光：20mA Max；待机：25mA Max；测量：70mA Max |
报警提示 | 声光报警 |
供电方式 | 太阳能供电或220VAC |
工作温湿度 | -10℃~40℃；80%rh以下 |
存放温湿度 | -20℃~60℃；70%rh以下 |
过载保护 | 测试接地电阻时：E-P、E-C各端口间AC
280V/3秒 |
绝缘电阻 | 10MΩ以上（电路与外壳之间500V） |
耐压 | AC 3700V/rms（电路与外壳之间） |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1 |
三、主要技术参数
型号 | REP-GSM36 |
接地电阻 | 0.01Ω~2000Ω |
接地电压 | 0~600Vac |
雷击强度 | 1-100kA |
雷击次数 | 1-1000次 |
能量 | AS |
地线通断 | 通/断 |
环境温度 | -20℃~+100℃ |
环境湿度 | 0~100%RH |
漏电流 | 0-mA |
| |

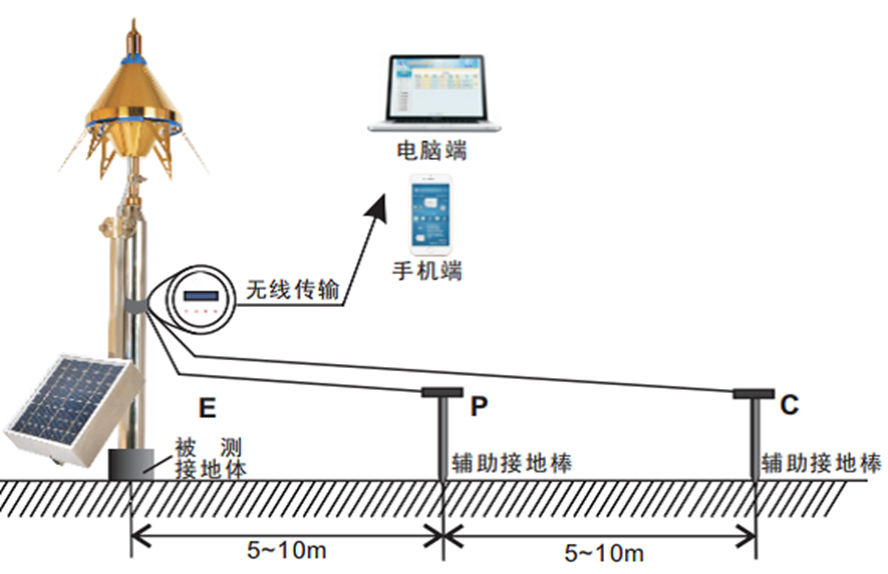

四、应用场景
对于电力电网、石油化工基建项目数字化建设，节省成本提高效率有较显著作用，一次性投入可减少每年巡检的人工检测所需费用，而界面可视化在线监测，亦大大节省人力成本及时间效率。 |
|
说明：此资料仅供设计参考，如需具体设计方案，请联系客服及技术支持。
