1、基本原理

  雷电的本质是雷云中的电荷在不断变化和增加时，电场强度也在不断变化和增强，因此可以通过监测电场强度的变化，分析它的变化趋势，就可以进行预判是否有雷击的发生。

  太阳风、等离子体以及磁气圈中地磁场交互作用，形成了太阳风与磁气圈之间的大气电场层。在清朗的天气里，电场强度范围是＋500V/m～-500V/m，当雷暴接近时，电场强度范围近+2kV～-2Kv，而当雷暴发生时，电场强度能增大到15kV以上。（注：不同海拨高度其值略有偏差）

  雷暴的发生较为复杂，但变化过程较为缓慢，通常需要大约30分钟左右，通过实时监测大气电场异常变化，找出将要发生雷击变化的规律，综合参考各种数据，就可以分析和预测雷暴的发生。

2、预警响应

      大气电场是与雷暴关联最强的电气参数，但因受雷电预警探测头安装位置以及周围环境等因素影响，局部大气电场异常不一定会产生雷暴，因此会有误报或漏报情况发生，科研技术人员通过多年对雷电频谱的分析和研究，成功开发和设计出了雷电预警数据的离散性采集和分析的数学模型，大幅降低了系统的误报或漏报。

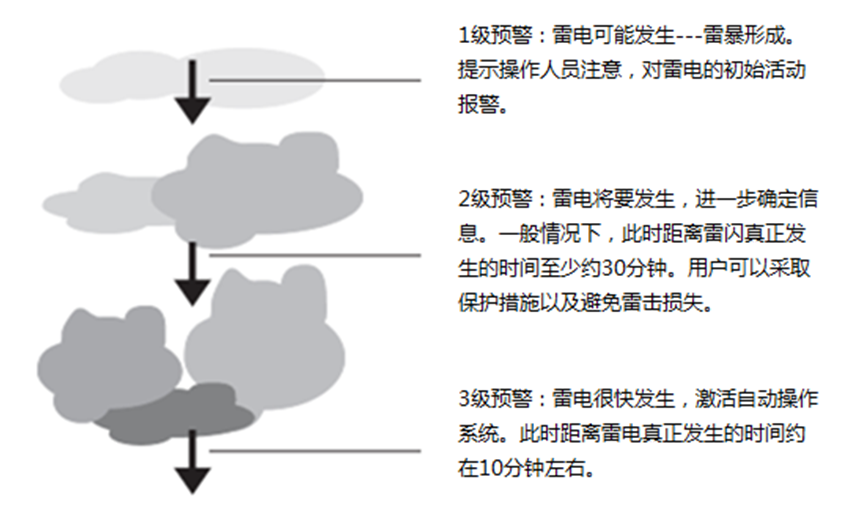

  一级预警：雷暴在形成过程中，雷电可能发生，提示提醒操作人员对可能的雷暴进行注意，并通知相关人员进行注意和预防。

  二级预警：雷暴将要发生阶段，进一步确认信息，此时距雷闪真正发生时间至少约30分钟左右，提醒用户可以采取安全保护预案，以避免雷击损失。

  三级预警：雷电很快发生，激活自动操作系统，此时距雷闪真正发生的时间约在10分钟左右，弹出警告提醒用户采取安全防护措施，以避免雷击损失。

   （1）提醒野外作业人员及时停止或暂停室外作业，进屋避雷，防止重大雷击事故发生；

  （2）对某些可能造成重大危害的作业，雷击前及时启动紧急防御预案，减少雷电对人员的伤害危险和经济财务损失。 比如：易燃易爆场所的室外作业，此时必须停止或是暂停；

  （3）就是采取一种线路隔离雷电的防护措施，对一些重要设备进行保护。

4、系统简介

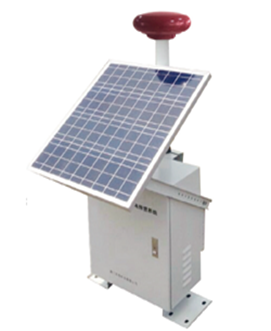

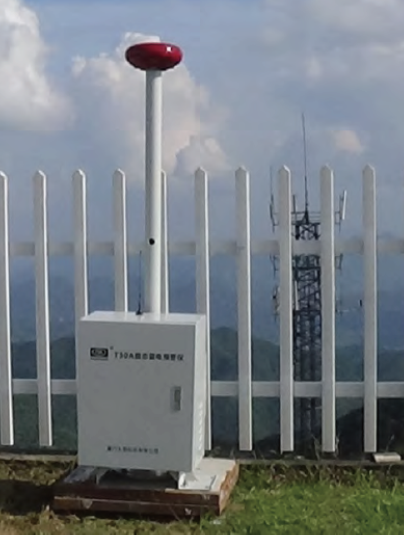

4.1 雷电预警系统（单台站）

4.2  技术参数

 4.3 适用范围

 适用于加油站、油库、化工厂、学校、广场、车站、古风景区等，区域范围较小的场所的雷电预警安装使用。

4.4 系统结构

  T30A智能雷电预警系统可以与声光报警系统相连接组成三级声光报警系统。同时，还可以根据用户需求将T30A雷电预警系统与电脑连接，从而达到远程监控的目的，或者通过对数据的分析，对雷电电场强度和极性变化做出更准确的判断。

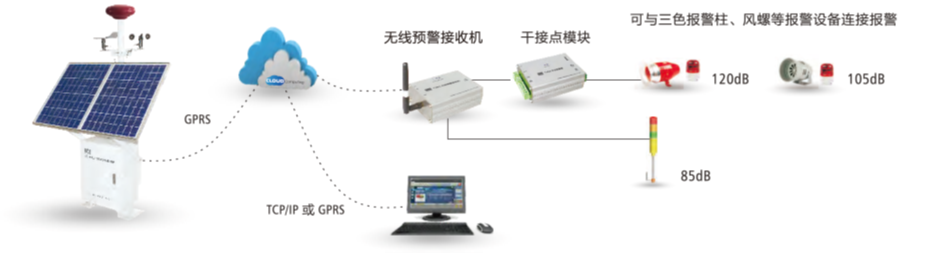

系统结构图

4.5 系统软件

  T30A雷电预警系统主要包括地理信息监控、雷电报警信息查询、雷电预警设置、历史数据查询，时间管理等功能。当连机运行后，即可在主窗口中实时显示当前的电场强度，各个预警点的工作状态并在窗体下方位置对当天的电场情况进行预览显示。

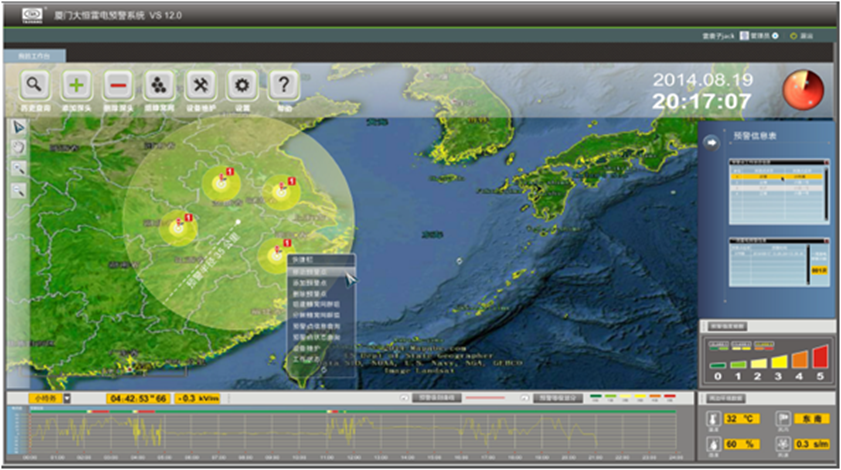

4.5.1 雷电预警用户界面

   根据安装雷电预警探测传感器的地理信息位置，直观的在地图上标出其位置信息和实时雷电预警信息

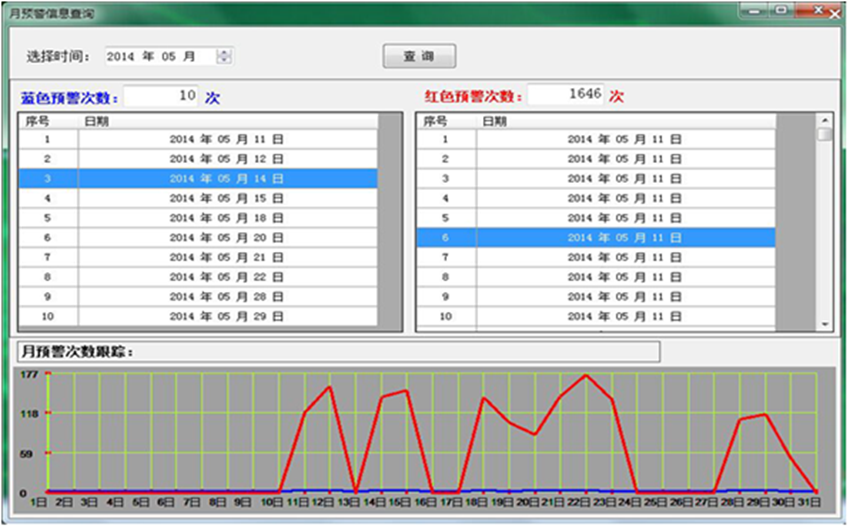

4.5.2 每月雷电预警查询

   根据探测传感器或区域统计每月雷电预警信息。

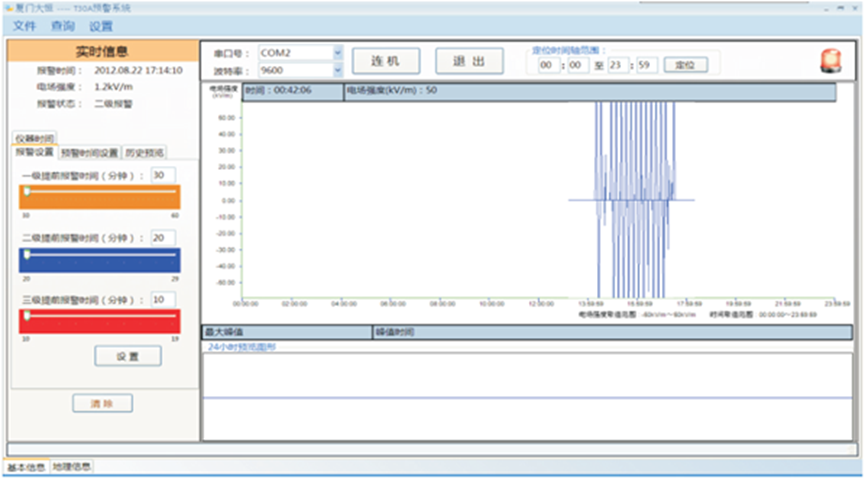

4.5.3 雷电预警三级设置用户界面

5、应用场景

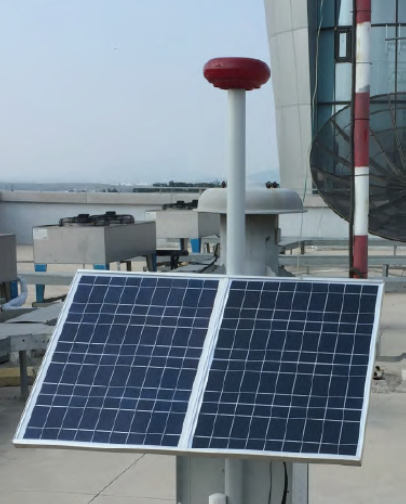

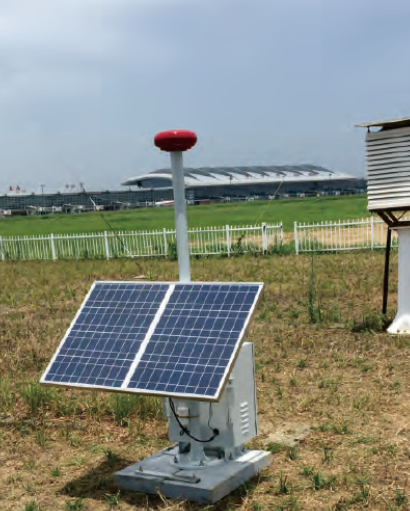

机场气象站	航站指挥中心

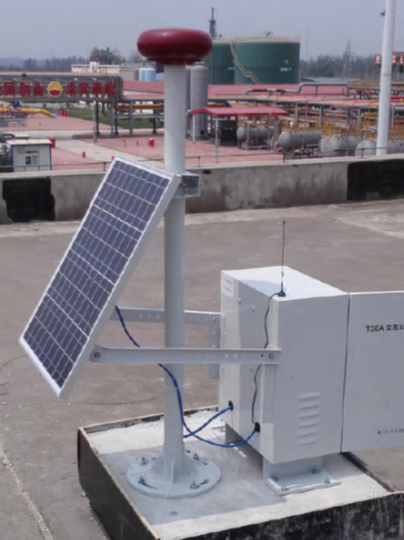

石化炼油厂	大气探测基地

 说明：此资料仅供设计参考，如需具体设计方案，请联系客户技术支持。
