1、勘察设计：业主委托 → 现场勘察 → 测量、资料收集 → 编制设计方案（包括初步设计及工程预算） → 业主确认（þ是 执行、ý否 结束）
2、施工图纸：签订专业承包合同 → 深化设计（出图） → 业主盖章（确认） → 主管部门申报（设计审核） → 取得设计许可（现场开工）
二、防雷整改工程施工流程：
1、资料流程： 编制施工组织方案 → 施工图纸会审 → 开工报告 → 施工记录（现场施工同步）
2、施工组织：具备开工条件 → 人机材料进场 → 材料送检 → 技术交底（安全培训） → 现场施工 → 施工质量自检
3、分段验收： 分项分部完工 → 隐蔽工程验收 → 第三方机构全过程检测（分段） → 施工记录（检测资料）会签存档
4、竣工验收：工程竣工 → 各分项分部质量自检合格 → 第三方机构验收检测（合格） → 检测报告 → 主管部门办理中间验收 → 取得竣工许可（竣工验收）
5、工程交付：竣工资料整理 → 档案移交 → 工程交付 → 人员撤场（结束）
三、防雷整改工程施工工艺：
（一）加油站外部防雷—直击雷防护

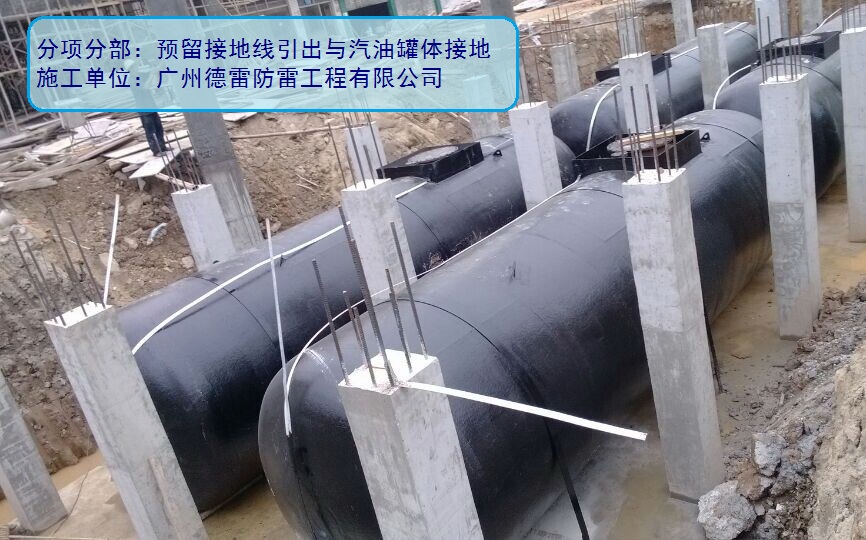

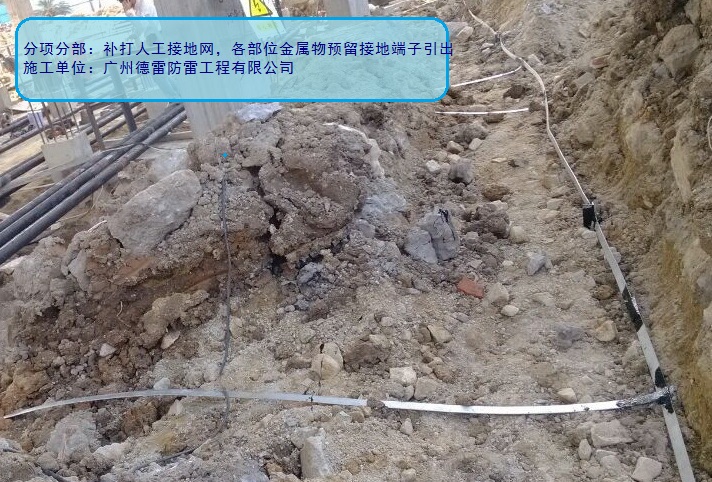

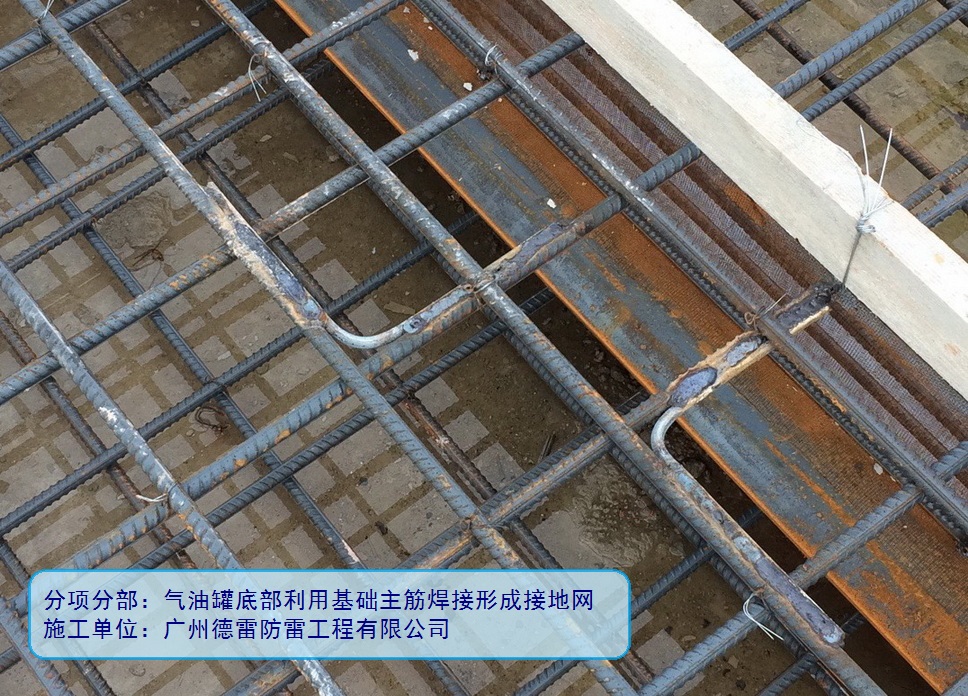

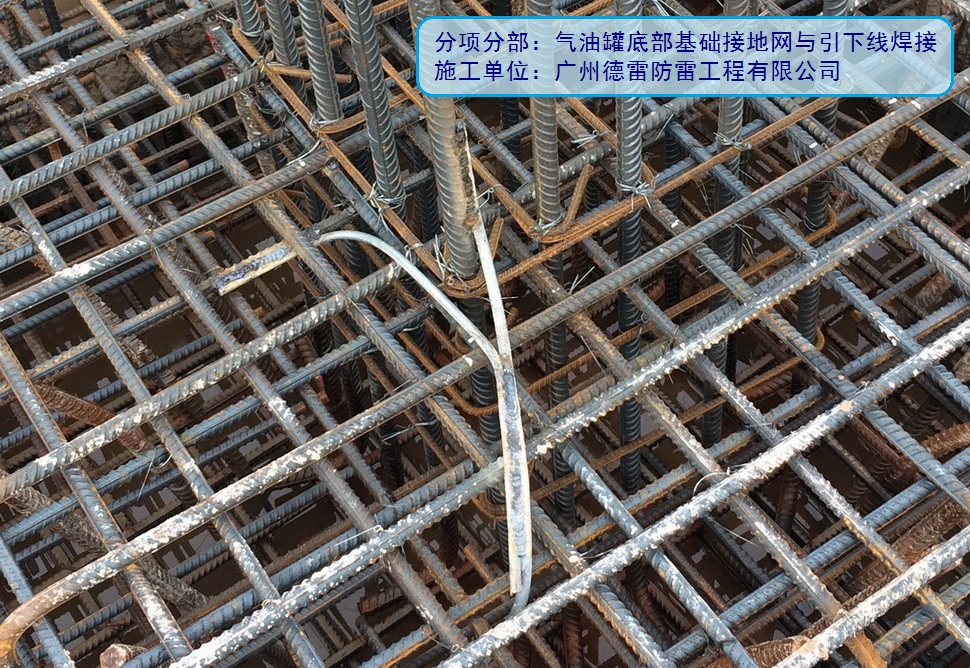

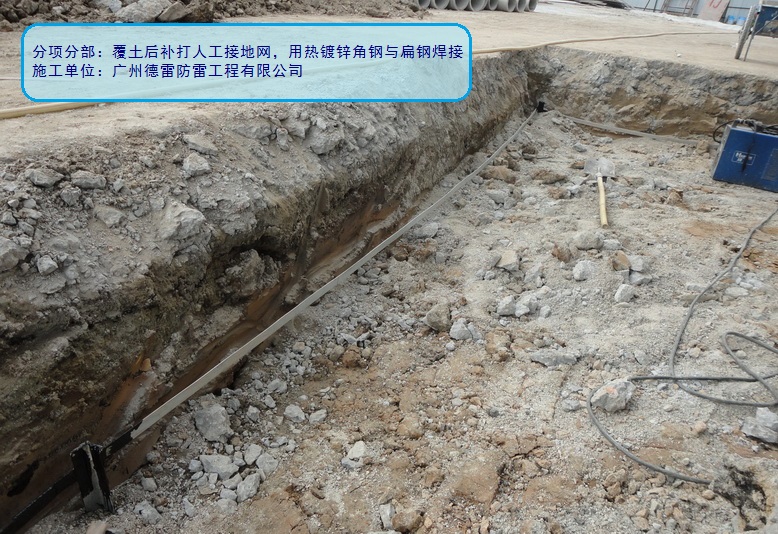

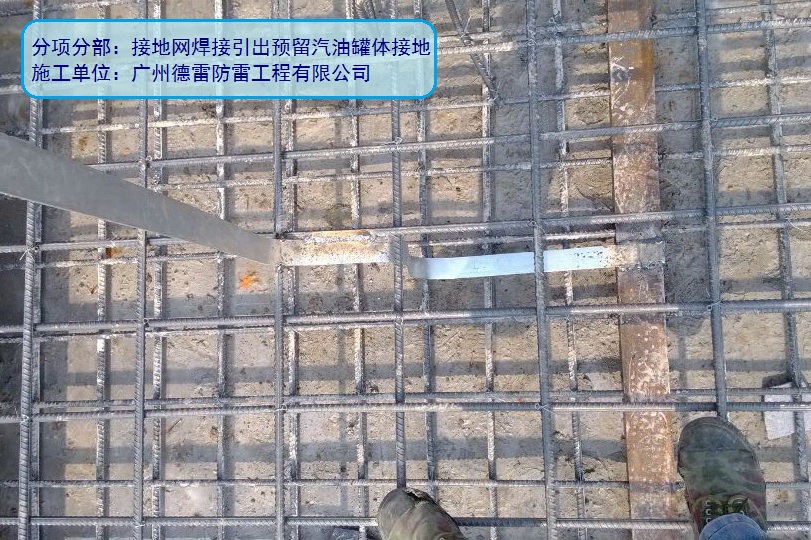

1、基础接地网：利用罐区底部筏板主筋做基础接地网，采用热镀锌扁钢焊接引上与储油罐金属体焊接连通。埋地罐区覆土后，采用热镀锌角钢做垂直接地极，热镀锌扁钢做水平接地极，往覆土罐区外延位置四周补打人工接地网与基础接地网焊接形成闭合的联合接地网，在需要做等电位接地的各部位预留等电位接地端子，提供后续电气设备接地及等电位联结。

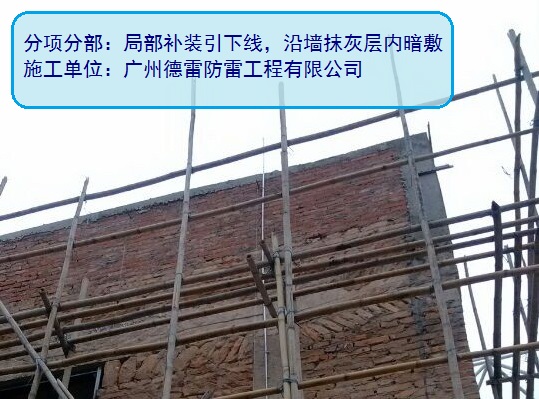

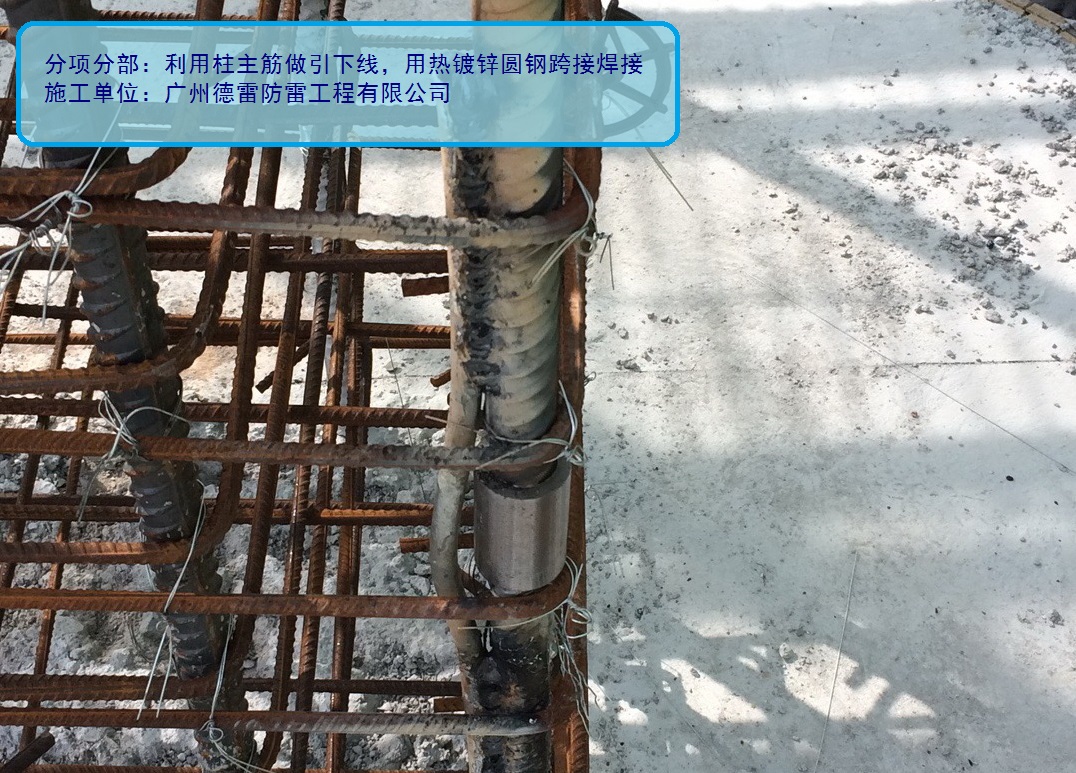

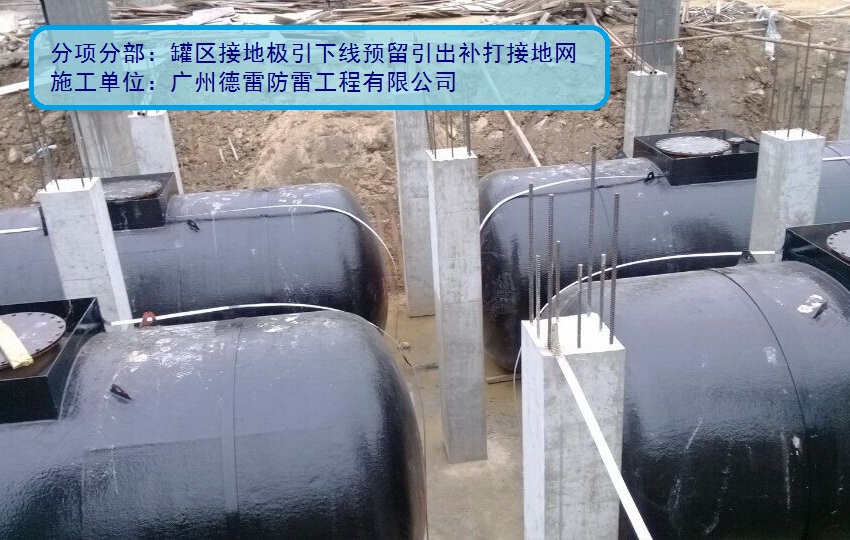

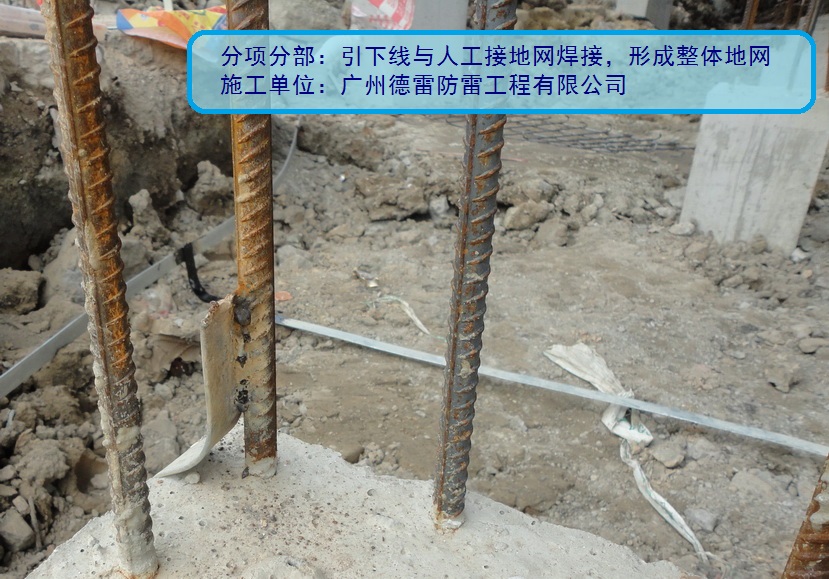

2、防雷引下线：利用建筑物结构柱内主筋做引下线，从基础至天面采用跨接焊接连通，并采用热镀锌圆钢引出天面预留，与屋面钢结构网架焊接连接。油罐接地引出补打接地网与基础接地网形成联合接地网，局部补装的防雷引下线沿外墙面抹灰层暗敷，以达到建筑外立面美观效果。

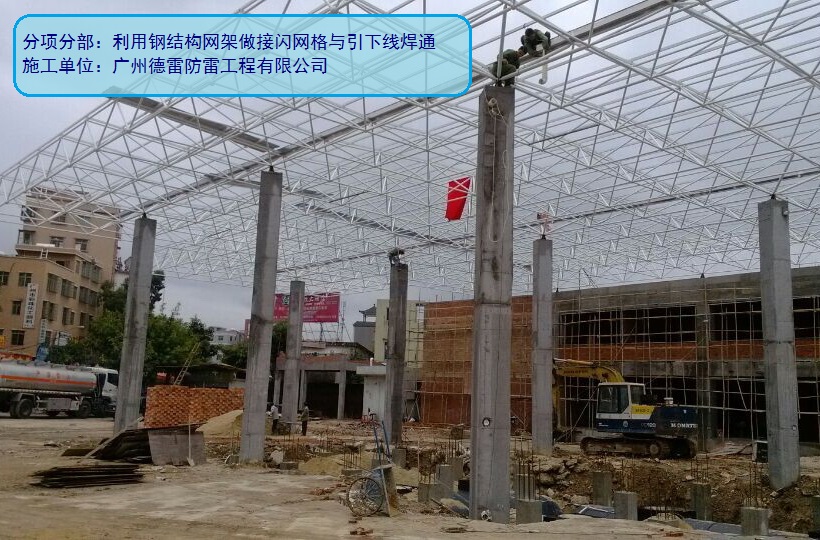

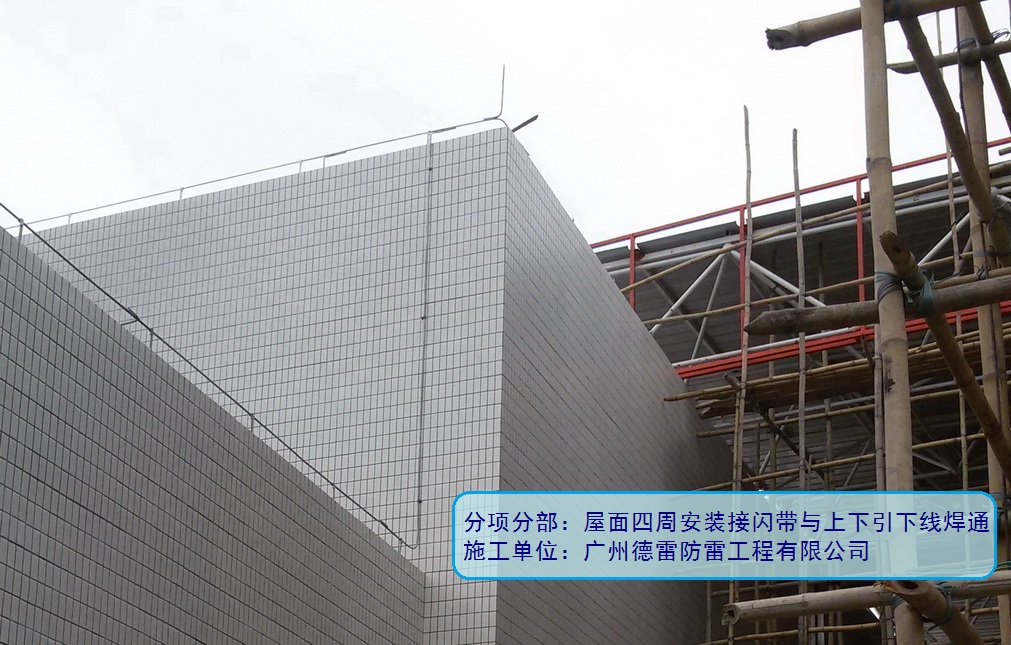

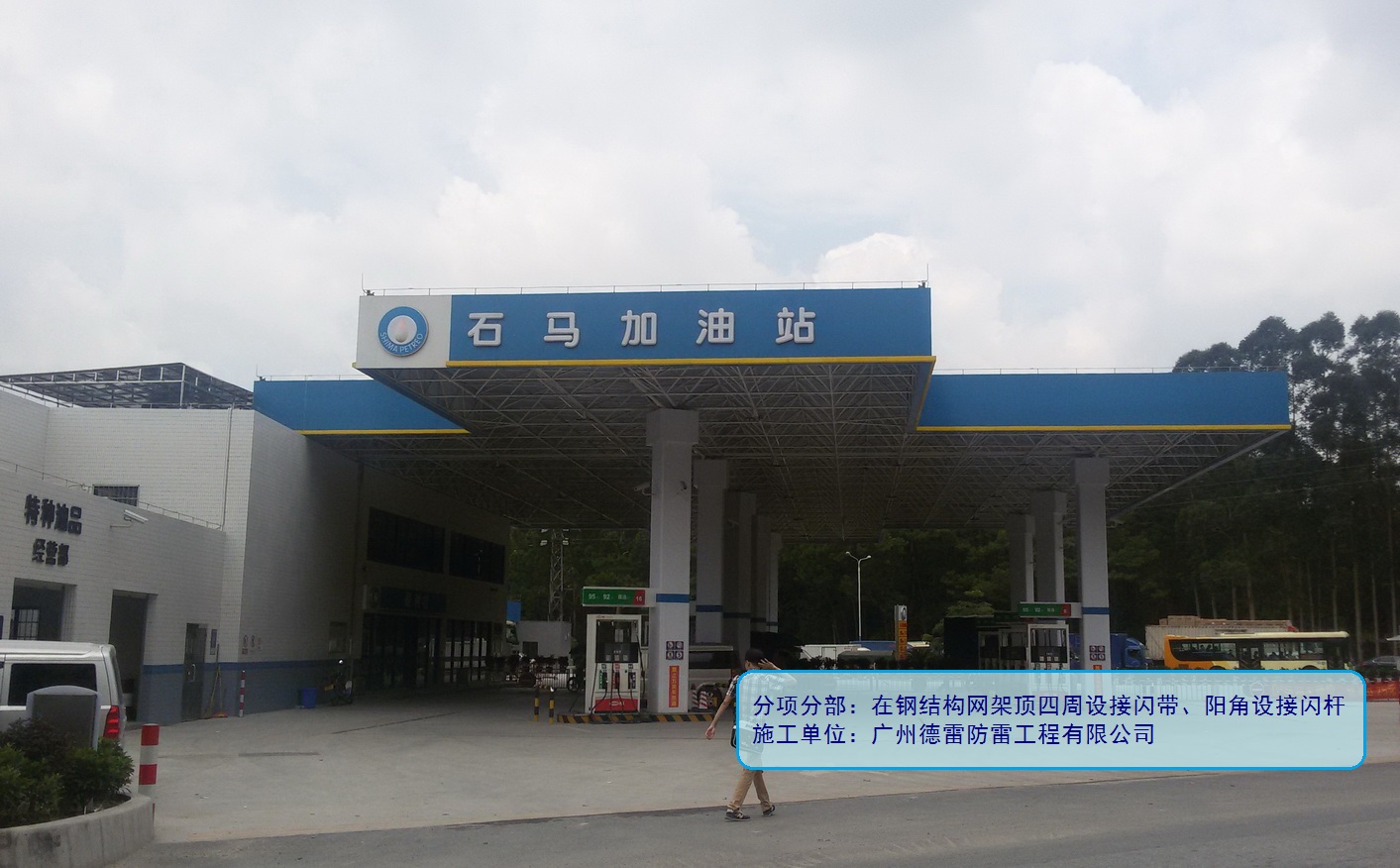

3、接闪装置：包括接闪带、接闪杆（短针）、接闪网格，按图纸要求安装。加油站的接闪网格通常利用屋面钢结构金属物做接闪器，部分要求在金属顶棚四周明敷接闪带、接闪杆（短针）。

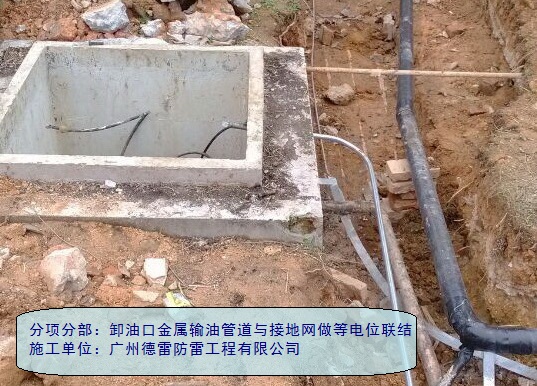

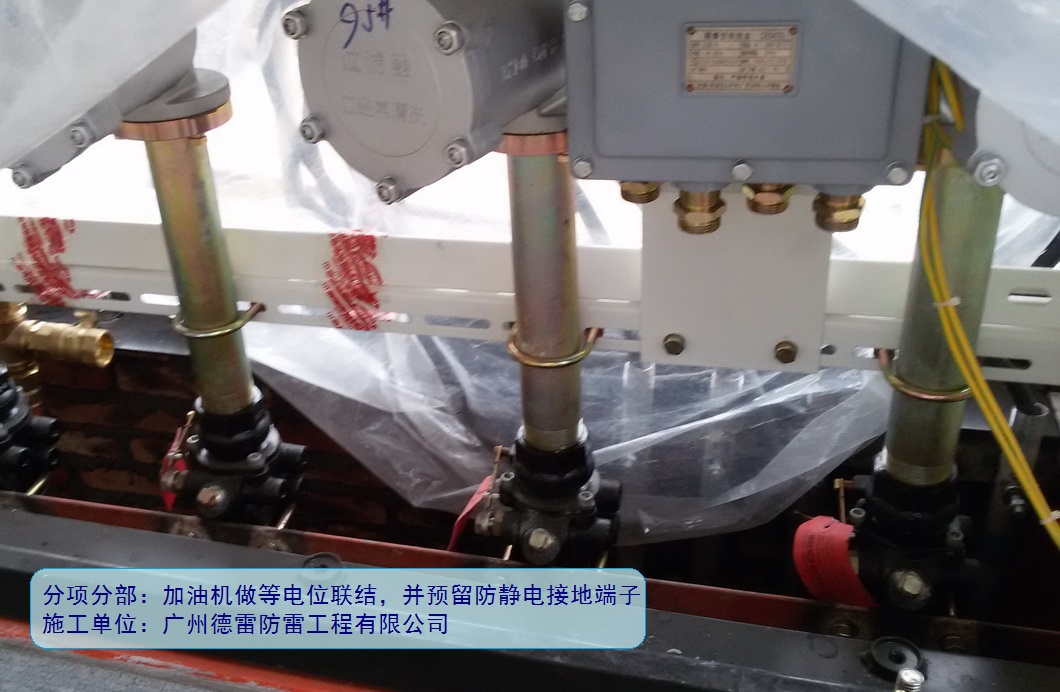

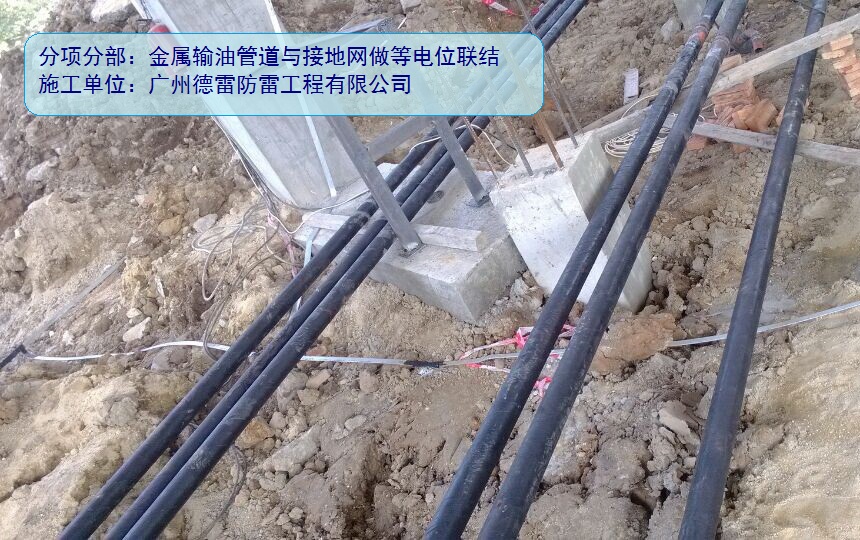

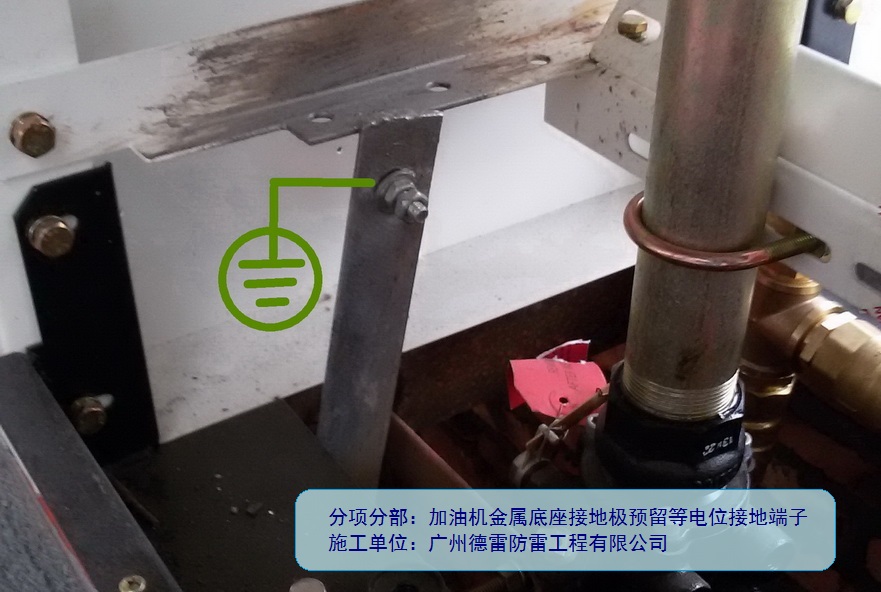

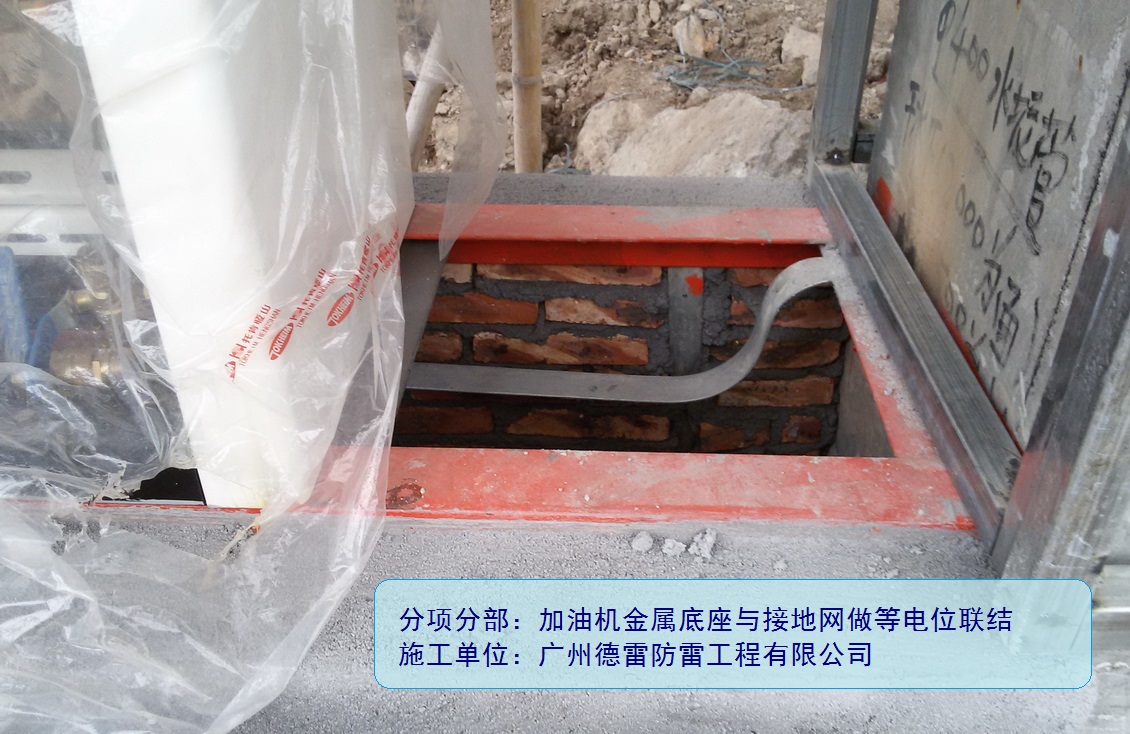

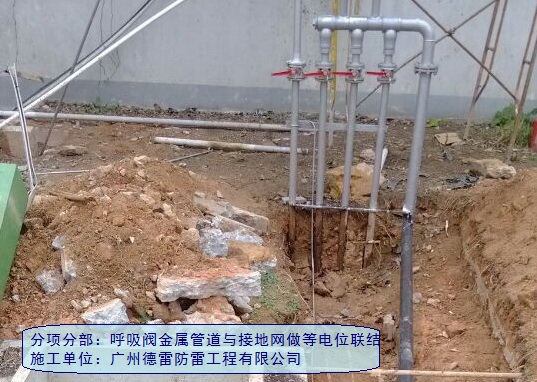

4、等电位联结：包括总等电位（MEB）、局部等电位（LEB）联结及端子箱安装。其中有卸油口及金属盖板等电位联结及接地、呼吸阀及管道等电位联结及接地、加油机与金属底座等电位联结及接地、其他金属物等电位连接即接地、防静电接地等。
（二）建筑物内部防雷—感应雷防护

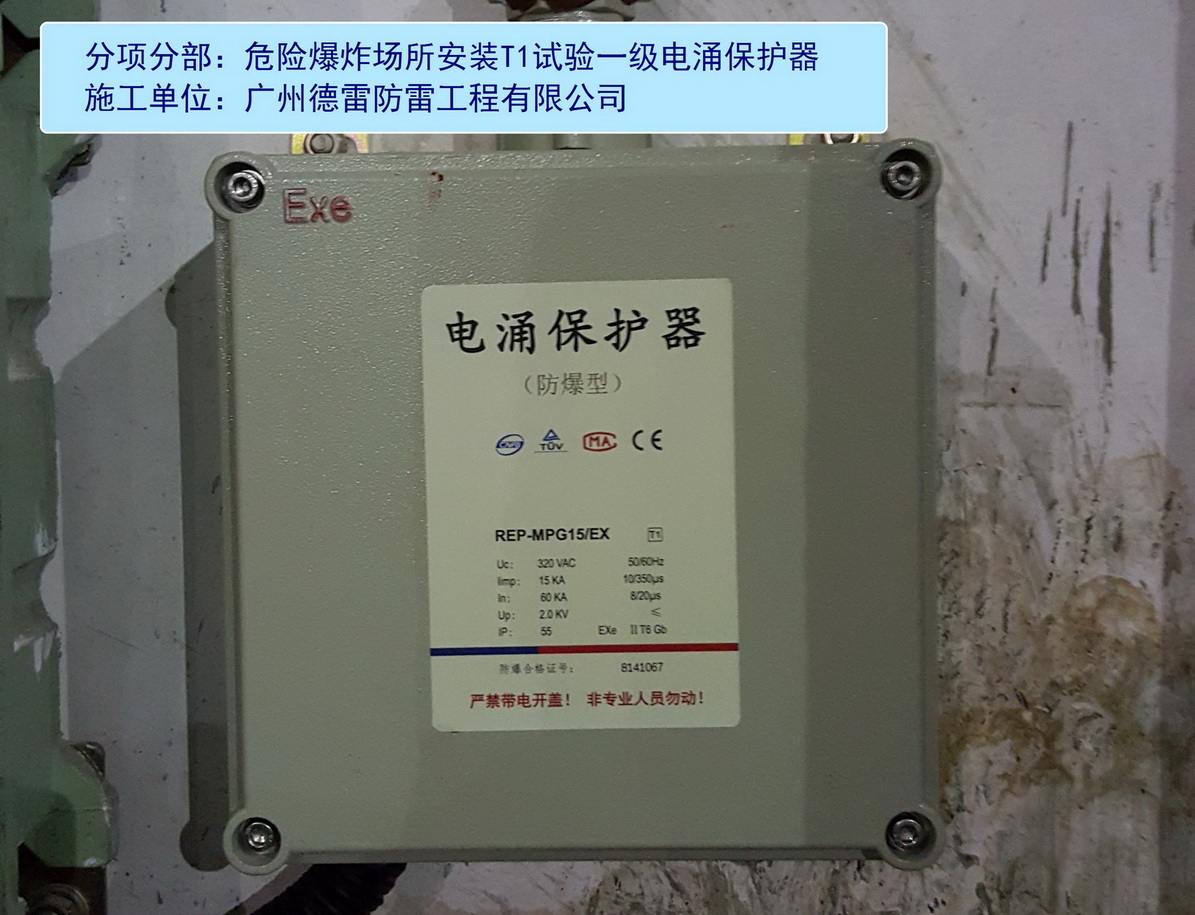

1、第一级电涌保护器：低压配电系统雷电电磁脉冲防护，在建筑物配电系统市电输入端低压配电柜安装T1试验一级防爆型电涌保护器，防止强雷电流对系统的过电压，满足危险爆炸场所电气安装要求（国家规范强制性要求）。

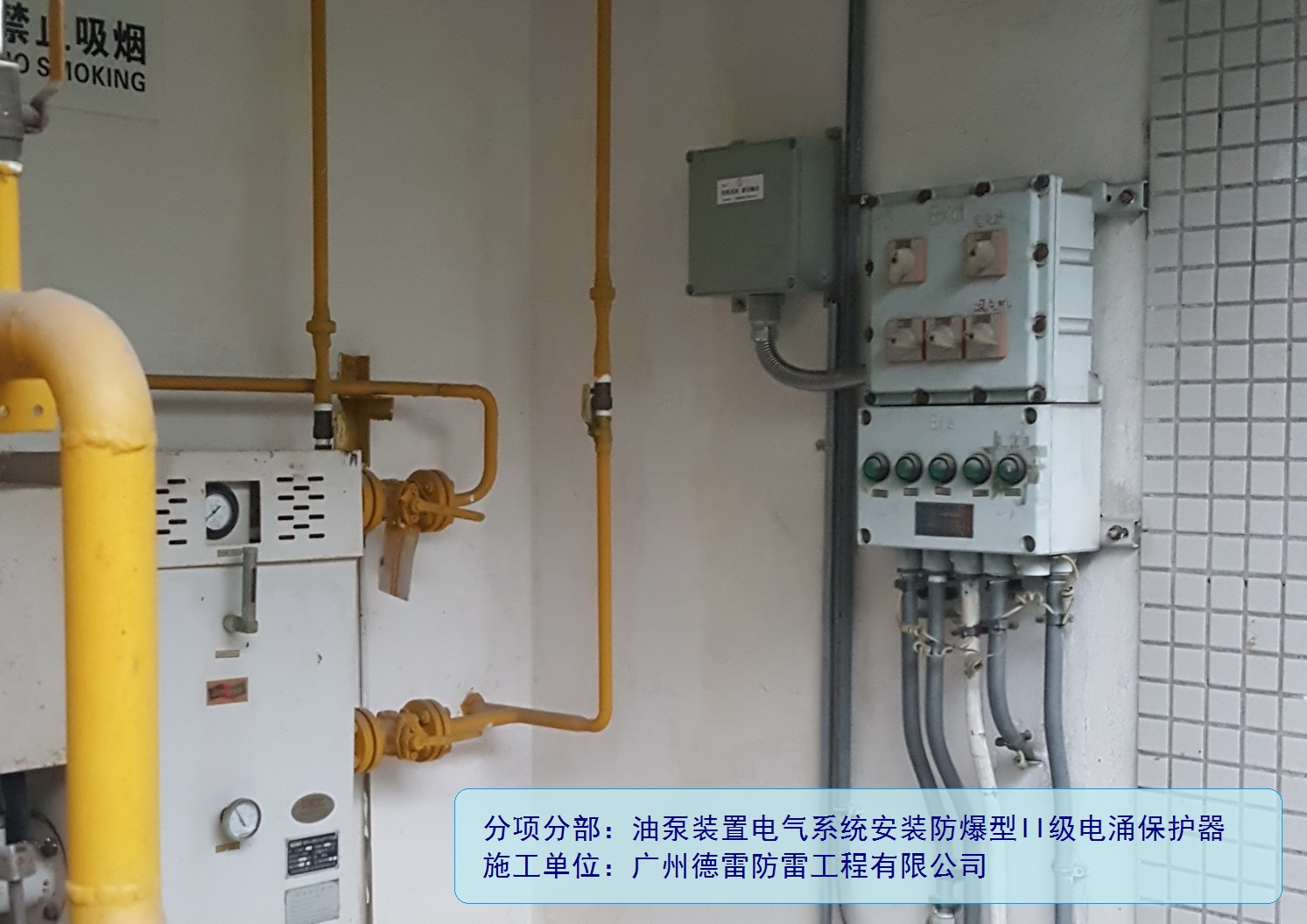

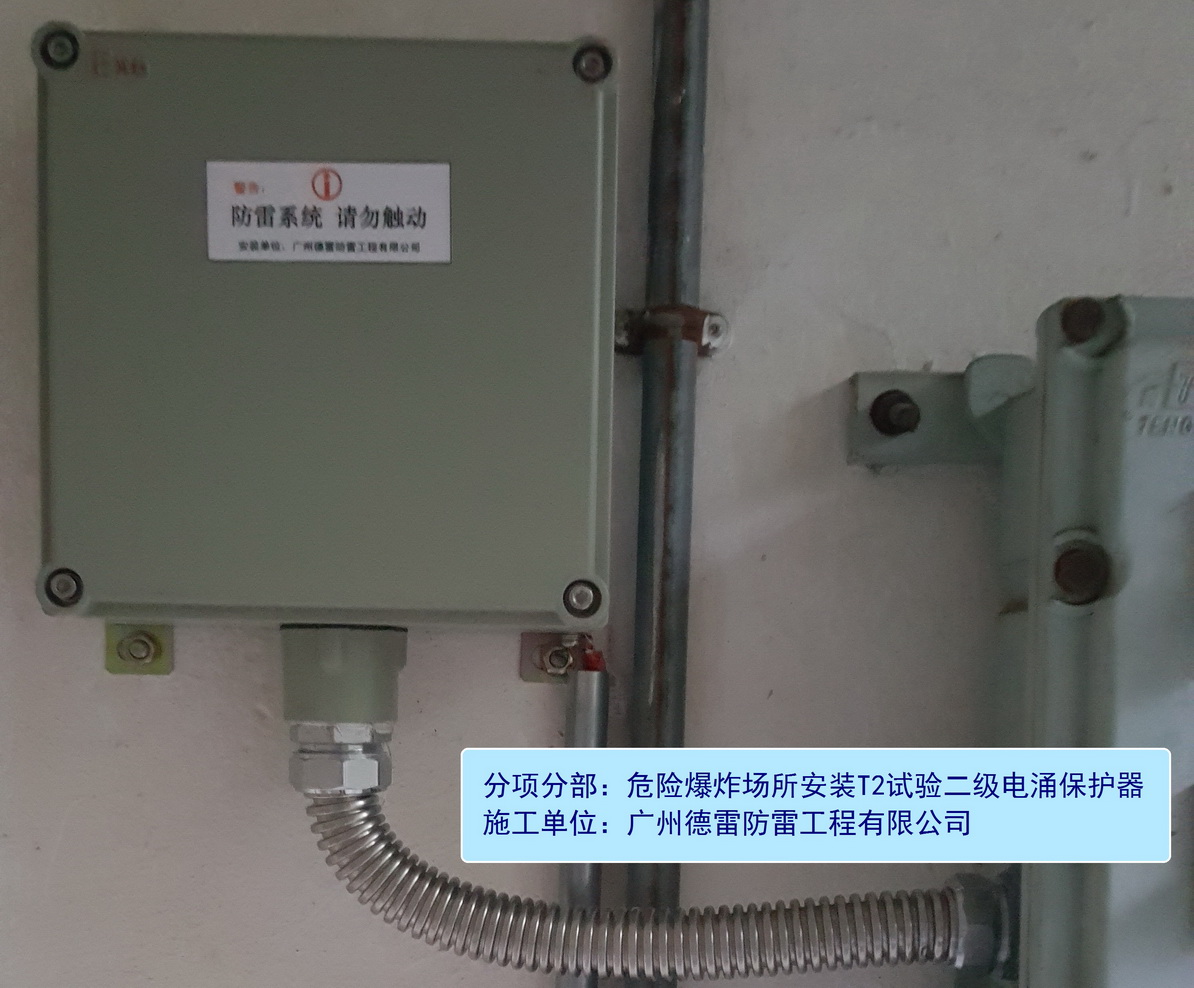

2、第二级电涌保护器：在建筑物配电系统分配电箱安装T2试验二级防爆型电涌保护器，防止衰减雷电流对系统的过电压，满足危险爆炸场所电气安装要求（国家规范一般性要求），后级雷电电磁脉冲防护可根据建筑物设备需求配置安装。
备注：经多年雷电防护试验及雷电灾害调查验证，危险爆炸场所（如加油站、油气库等）不宜采用纵高形式接闪杆（高针），这将大大增加建筑物遭受雷击的风险。
声明：以上展示为工程案例部分过程资料，仅供行业交流学习，如涉及无法公开的资料，请联系客服及技术支持处理。
