一、防雷工程流程：

1、资料流程：签订专业分包合同  →  编制施工方案  →  资质报审（施工许可） →  开工报告 →  施工记录（现场施工同步）

2、施工组织：具备开工条件  →  人机材料进场  →  材料送检  →  技术交底（安全培训） →  现场施工 → 施工质量自检

3、分段验收： 分项分部完工   → 隐蔽工程验收  →  第三方机构全过程检测（分段）   →  施工记录（检测资料）会签存档

4、竣工验收：工程竣工 →   各分项分部质量自检合格   →  第三方机构验收检测（合格）  →  检测报告   →  监管部门办理中间验收  →  取得竣工许可

5、工程交付：竣工资料整理  →   档案移交  →  工程交付  →  人员撤场（结束）

二、防雷施工工艺：

（一）建筑物外部防雷—直击雷防护

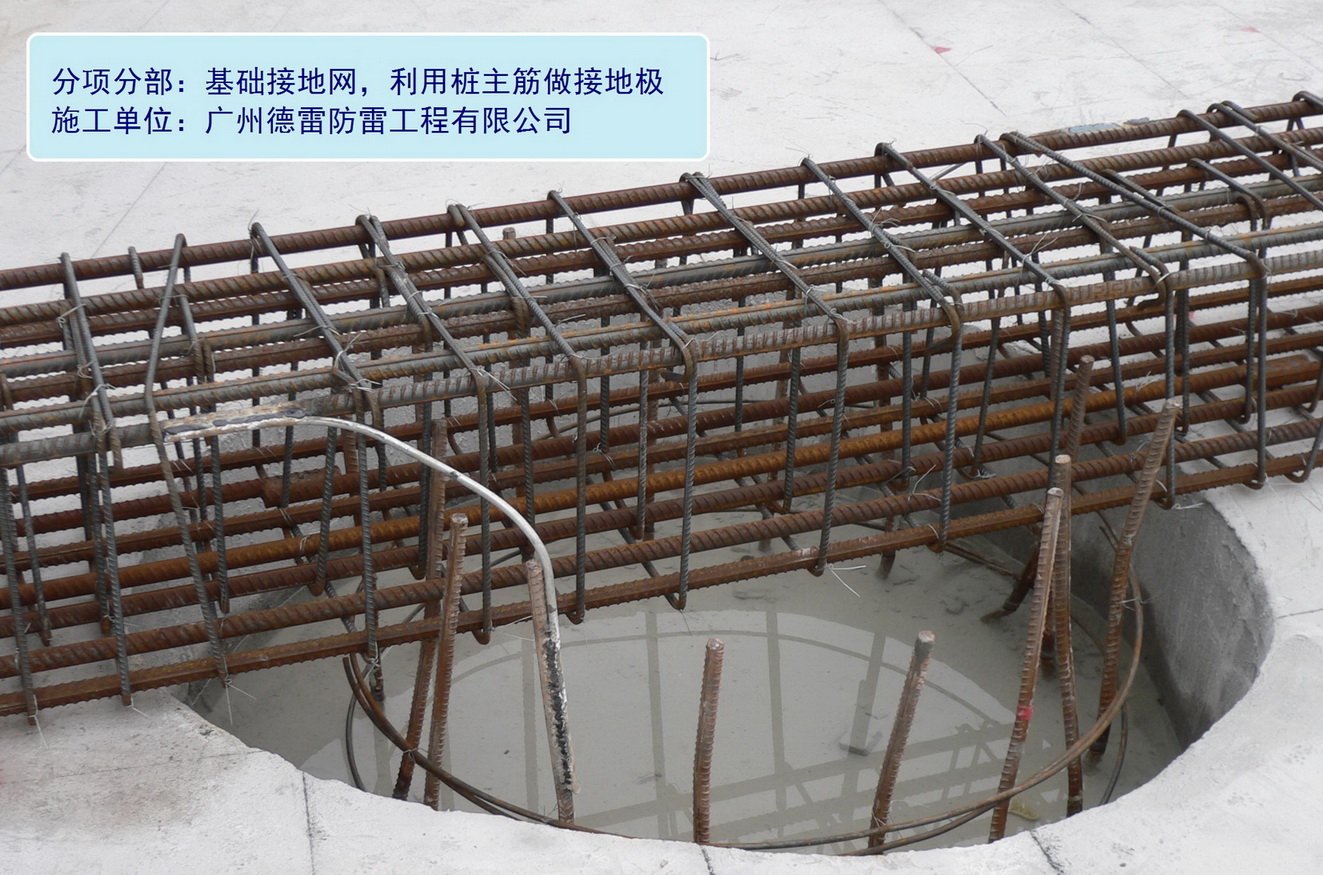

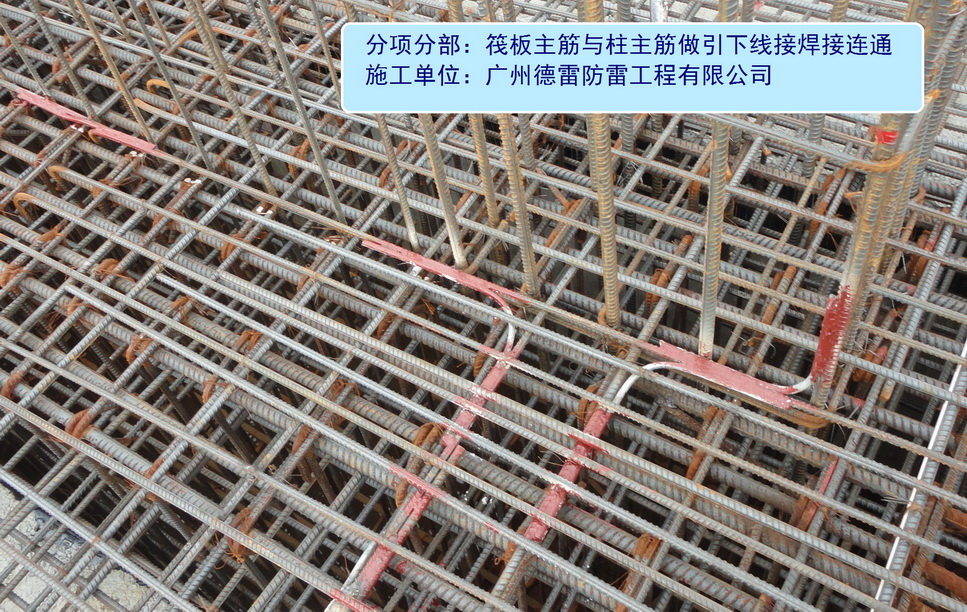

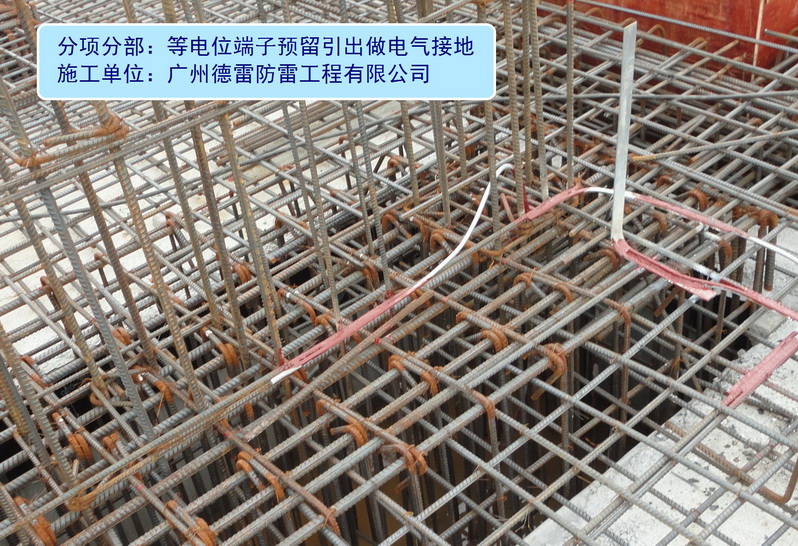

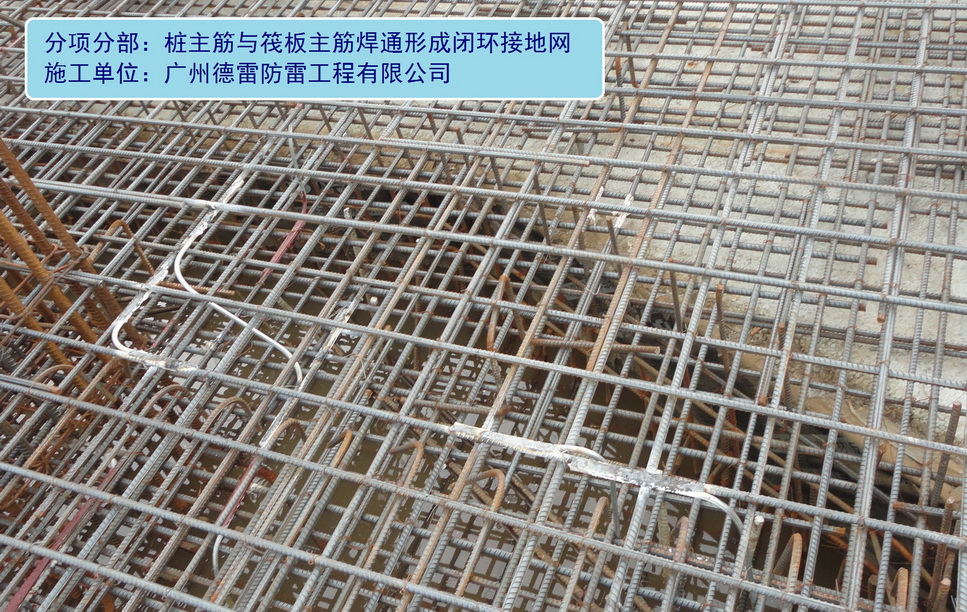

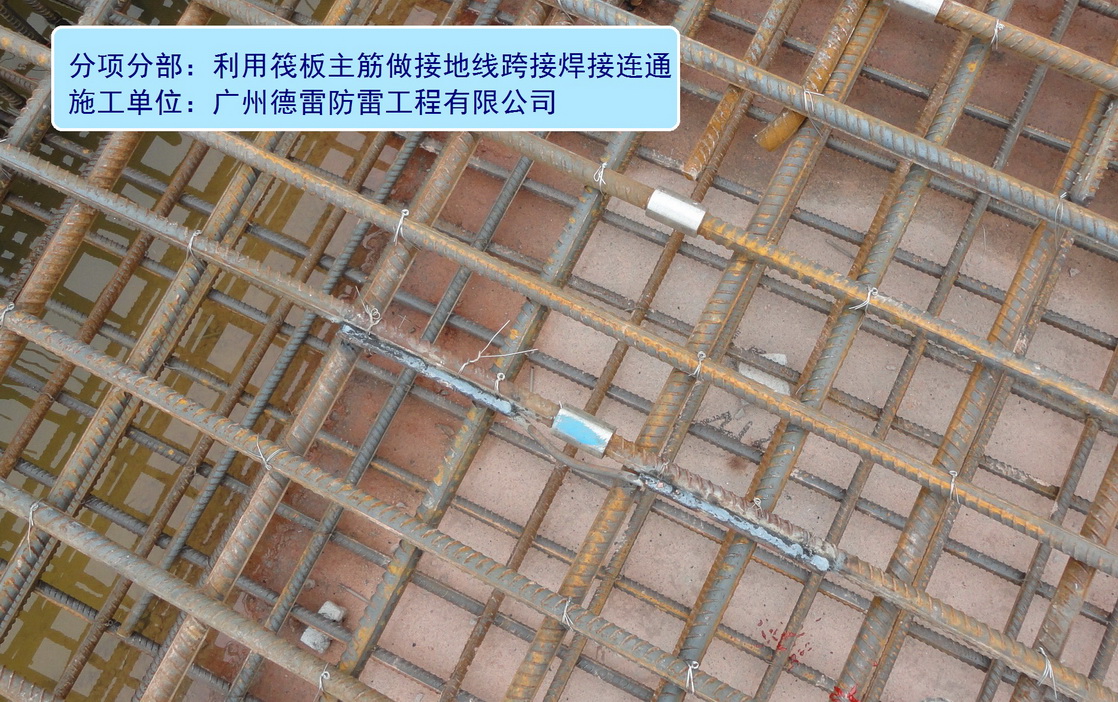

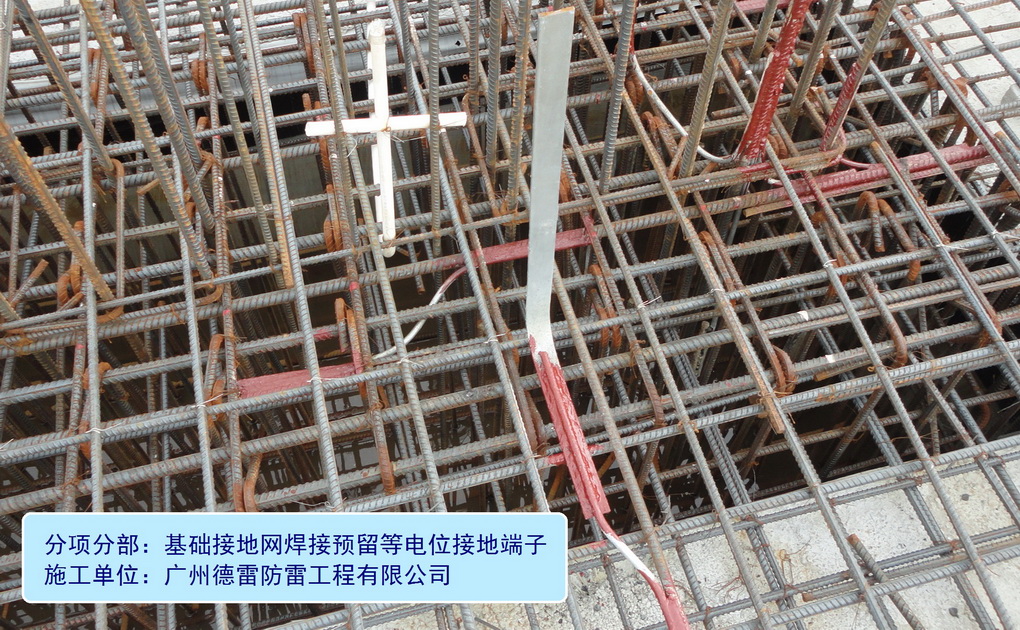

1、接地装置：基础接地网，利用建筑物桩基础主筋做垂直接地极，利用基础筏板、地梁主筋做水平接地极，按图纸要求将基础内主筋跨接焊接形成环型闭合基础接地网。接地网安装时须按图纸做好等电位接地端子预留，包括总等电位（MEB）、局部等电位（LEB），各部位接地端子的预留，是给后续安装等电位端子箱及电气设备接地。

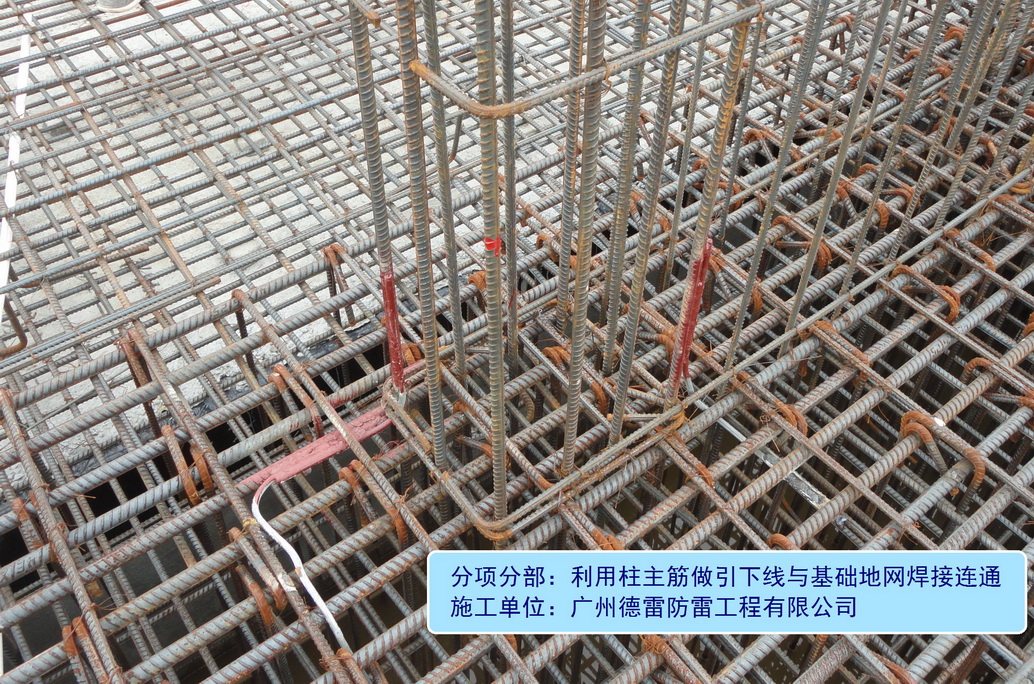

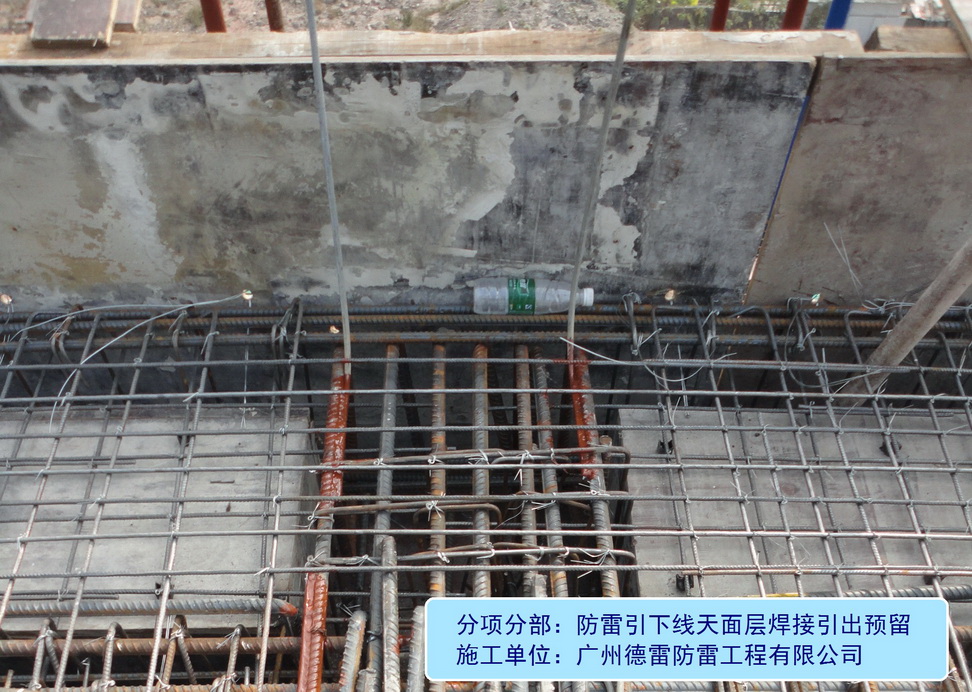

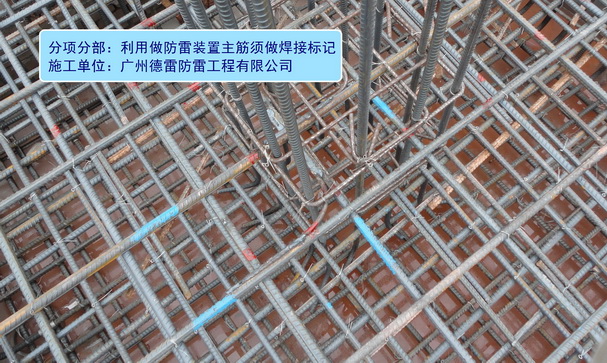

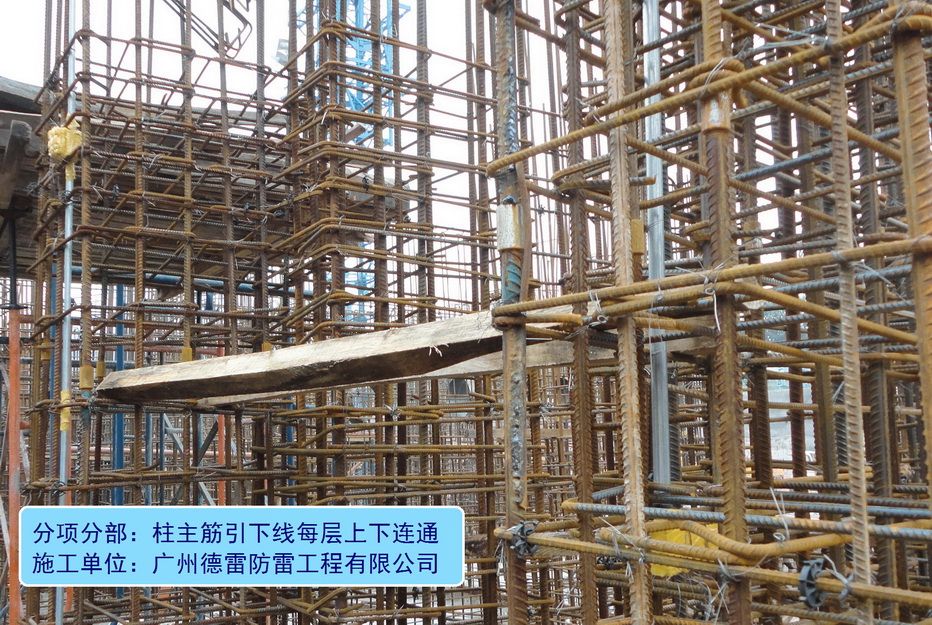

2、防雷引下线：利用建筑物结构柱内主筋做引下线，从基础至天面采用跨接焊接连通，并采用热镀锌元钢引出天面预留，每层引下线利用主筋做好连接标识，避免利用主筋上下层连接错误焊接。按图纸要求首层预留接地检测端子，如设均压环的防雷建筑物，在设均压环层开始每层均压环须与引下线焊接联结，使整体防雷装置形成法拉第笼。

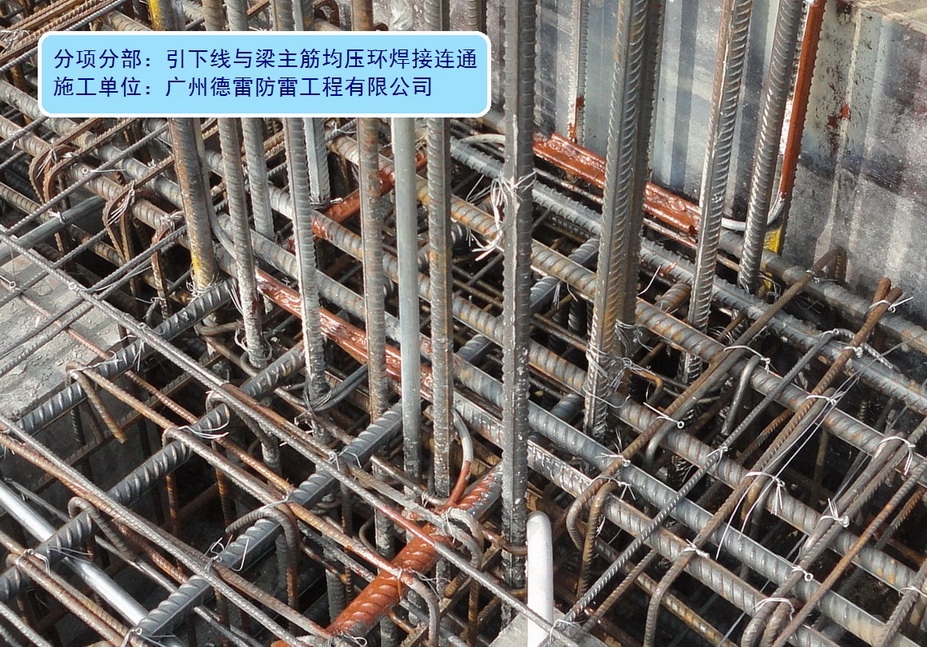

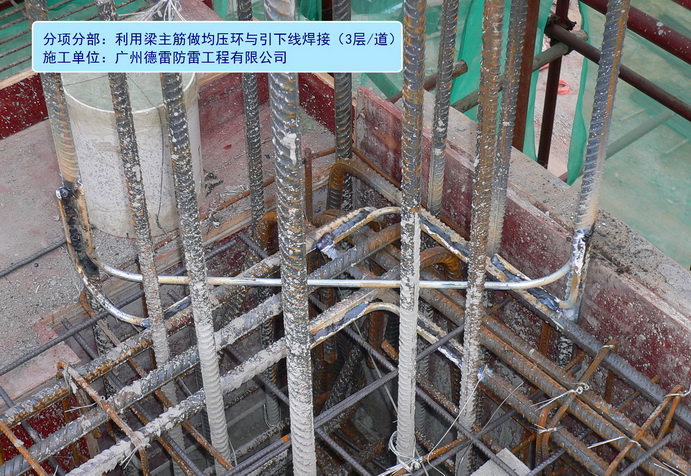

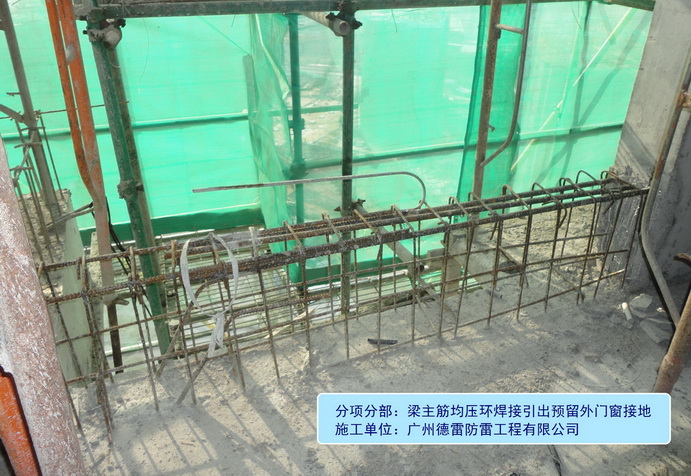

3、均压环：根据防雷类别一、二、三类防雷建筑物要求，按图纸所层数设置，利用圈梁主筋跨接焊接形成闭合均压环，并与防雷引下线焊接联结。在外墙栏杆、门窗位置预留等电位接地端子，给后续安装的栏杆、门窗等金属物做等电位联结，有效防止侧击雷。

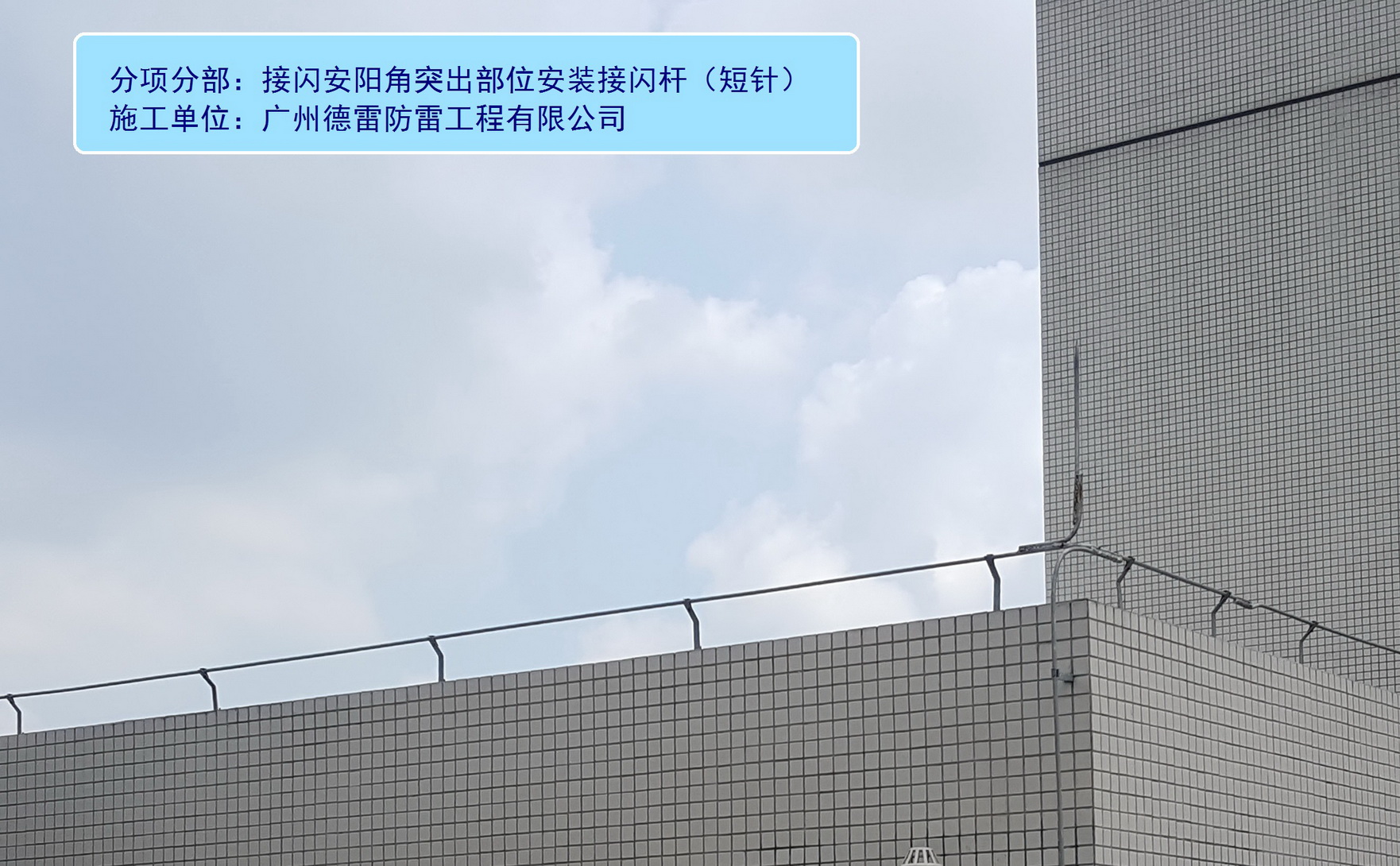

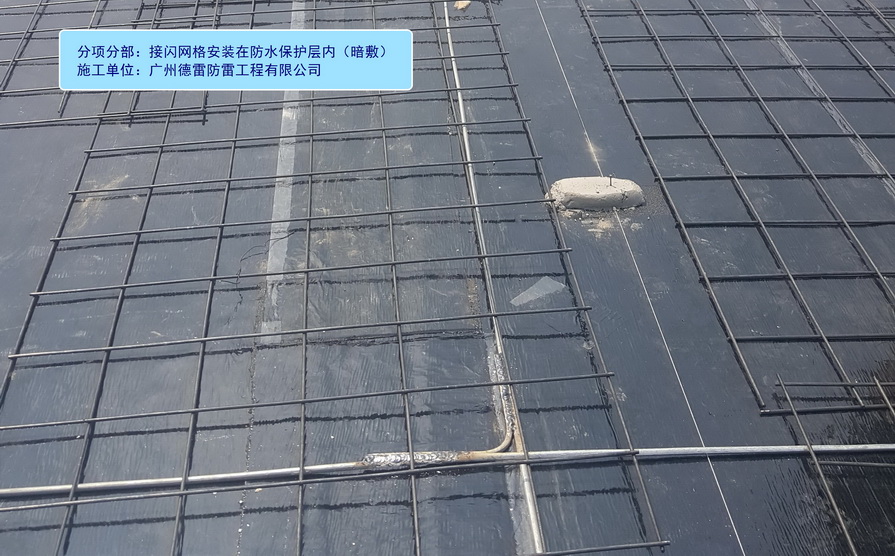

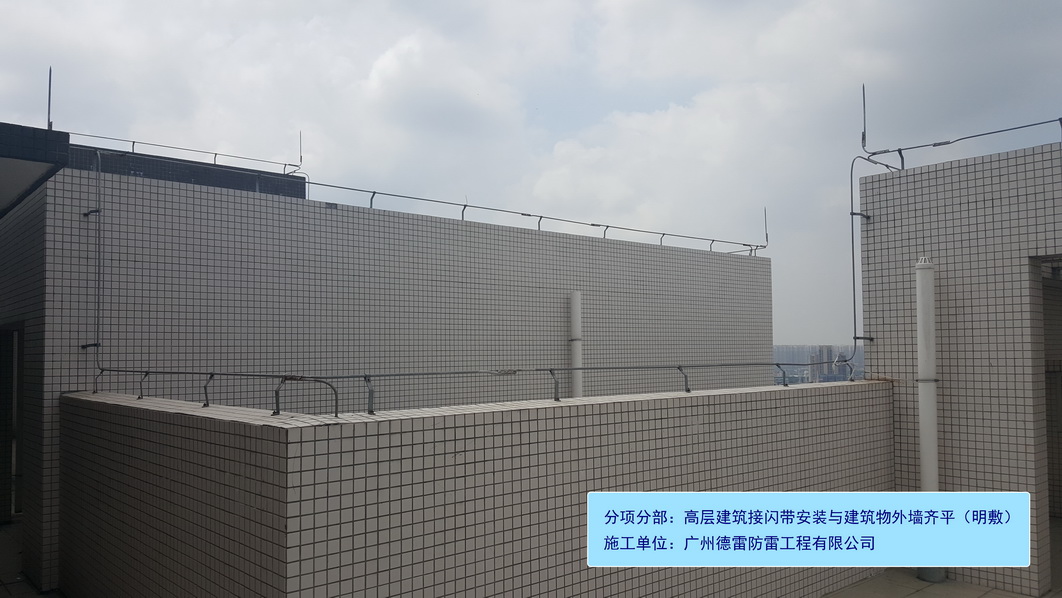

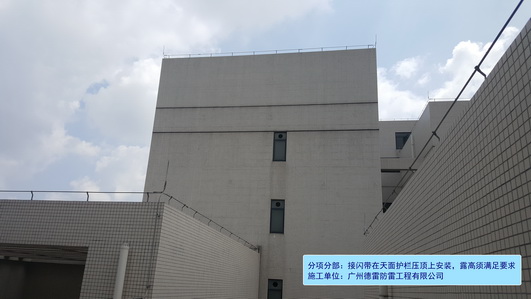

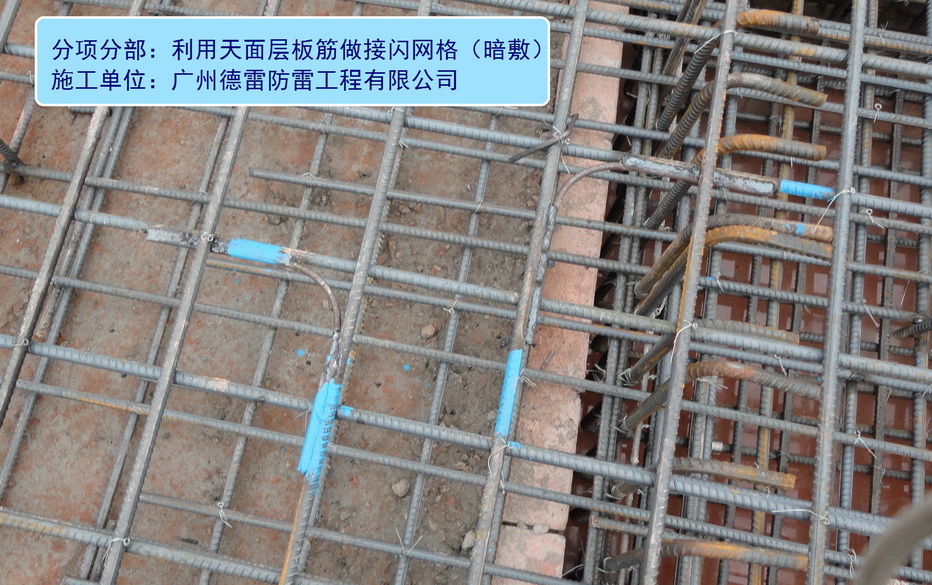

4、接闪装置：包括接闪带、接闪杆（短针）、接闪网格，按图纸要求安装。新建建筑物一般接闪网格为利用天面层楼板主筋焊接暗敷，部分设计图纸要求接闪网格设在天面防水保护层内。接闪带、接闪杆（短针）一般为明敷，高层建筑物接闪带安装接闪带需与外立面持平，建筑物阳角安装接闪杆（短针），接闪杆顶部削尖以增加放电效应。

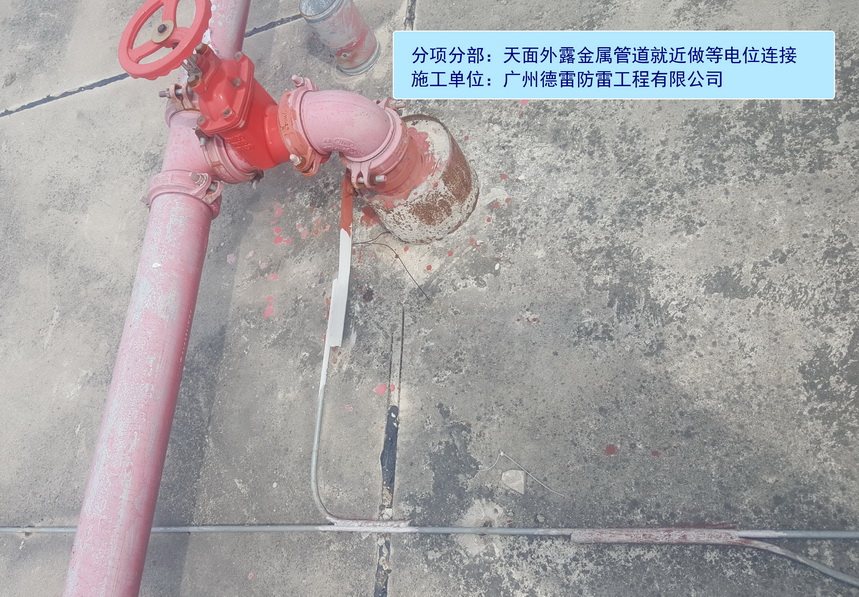

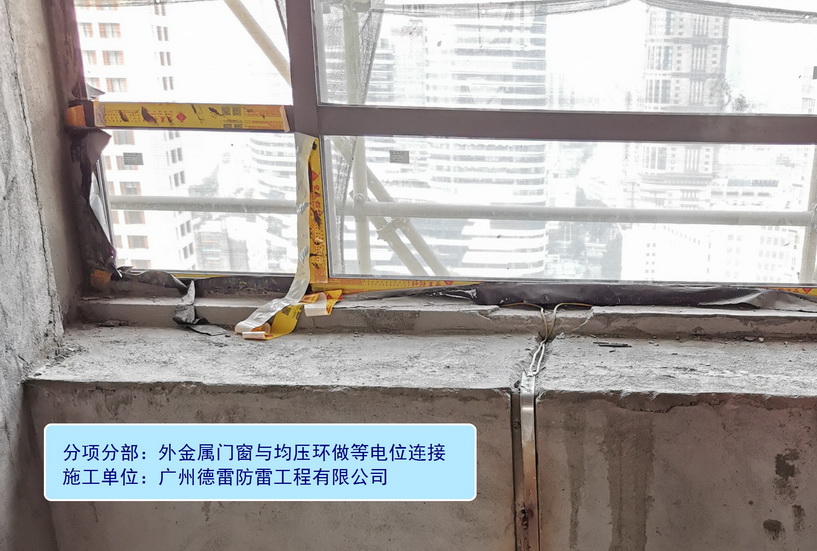

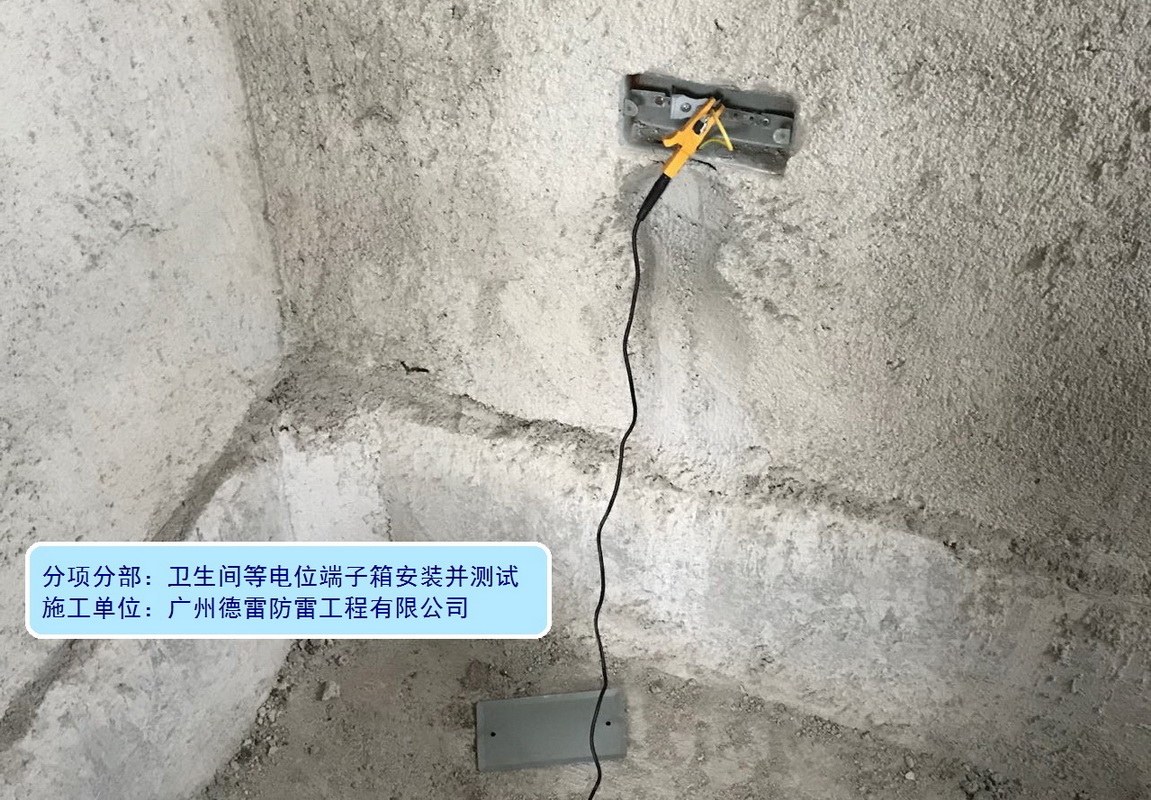

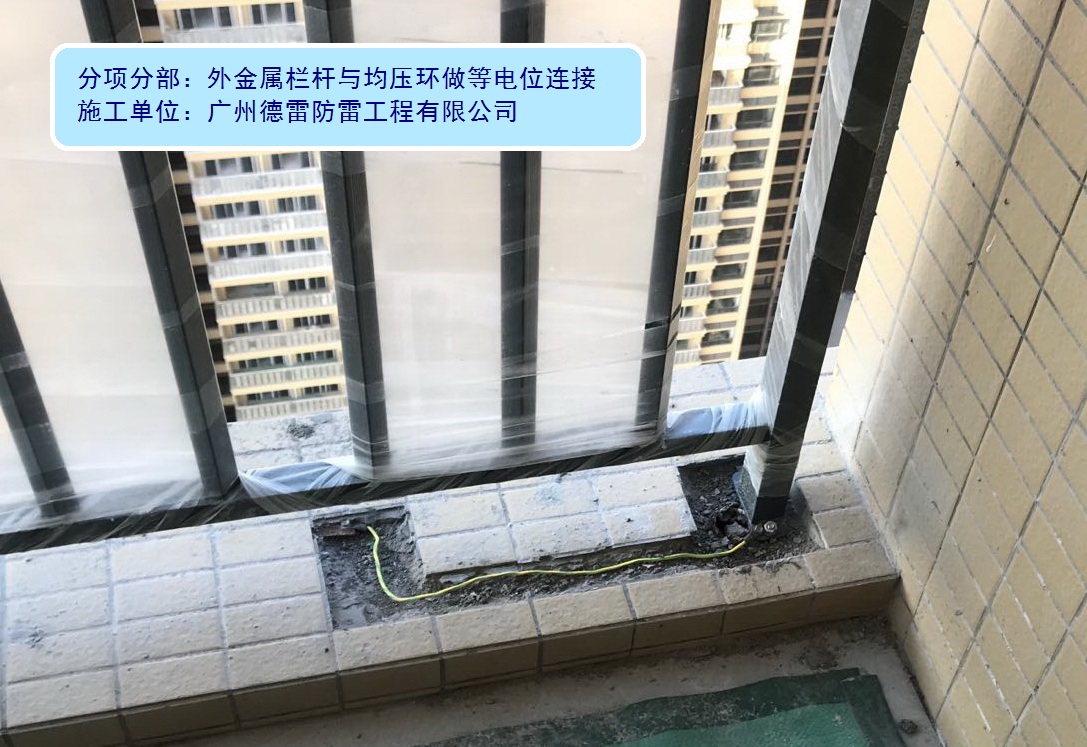

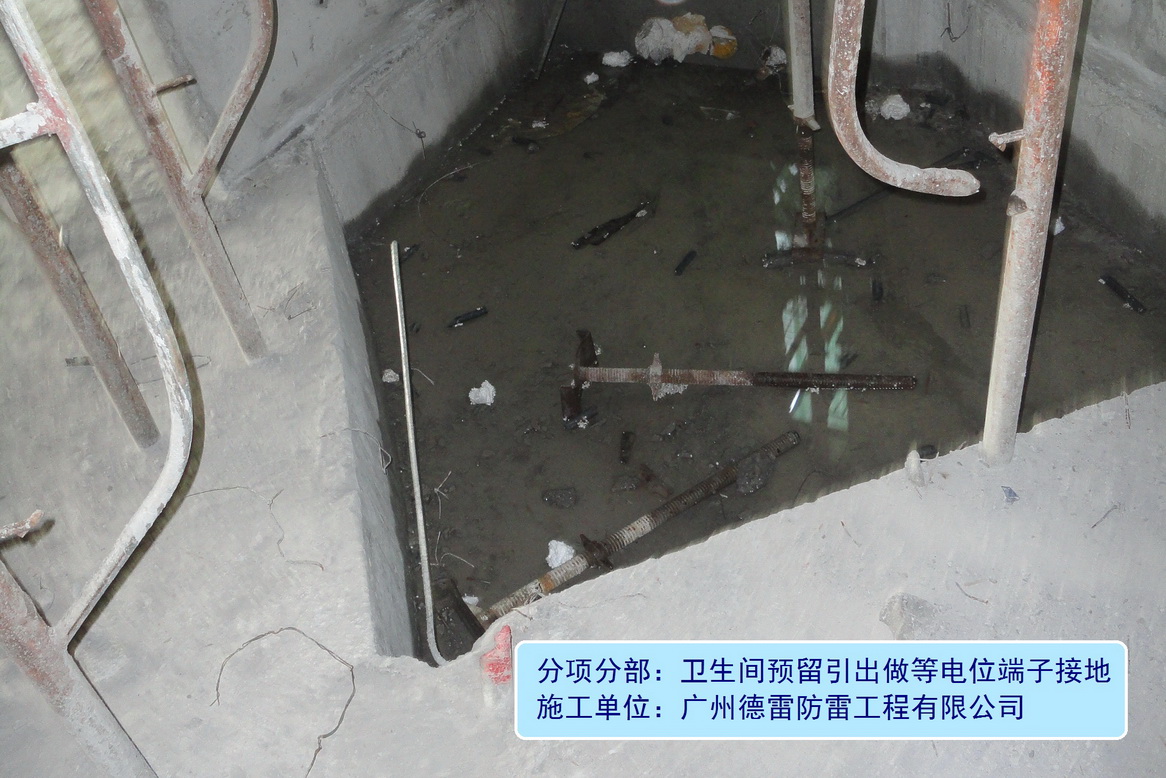

5、等电位联结：包括总等电位（MEB）、局部等电位（LEB）联结及端子箱安装。建筑物设均压环楼层外墙栏杆、门窗金属物须做等电位联结，基础接地网预留的总等电位端子可联结电气设备接地使用，包括配电系统接地、电梯及其他电气设备接地。卫生间预留的接地端子须安装局部等电位端子箱，留给后续安装电气设备接地。外露于建筑物天面的金属管道、构架，电气设备、栏杆等金属物须就近与防雷装置做等电位联结。

（二）建筑物内部防雷—感应雷防护

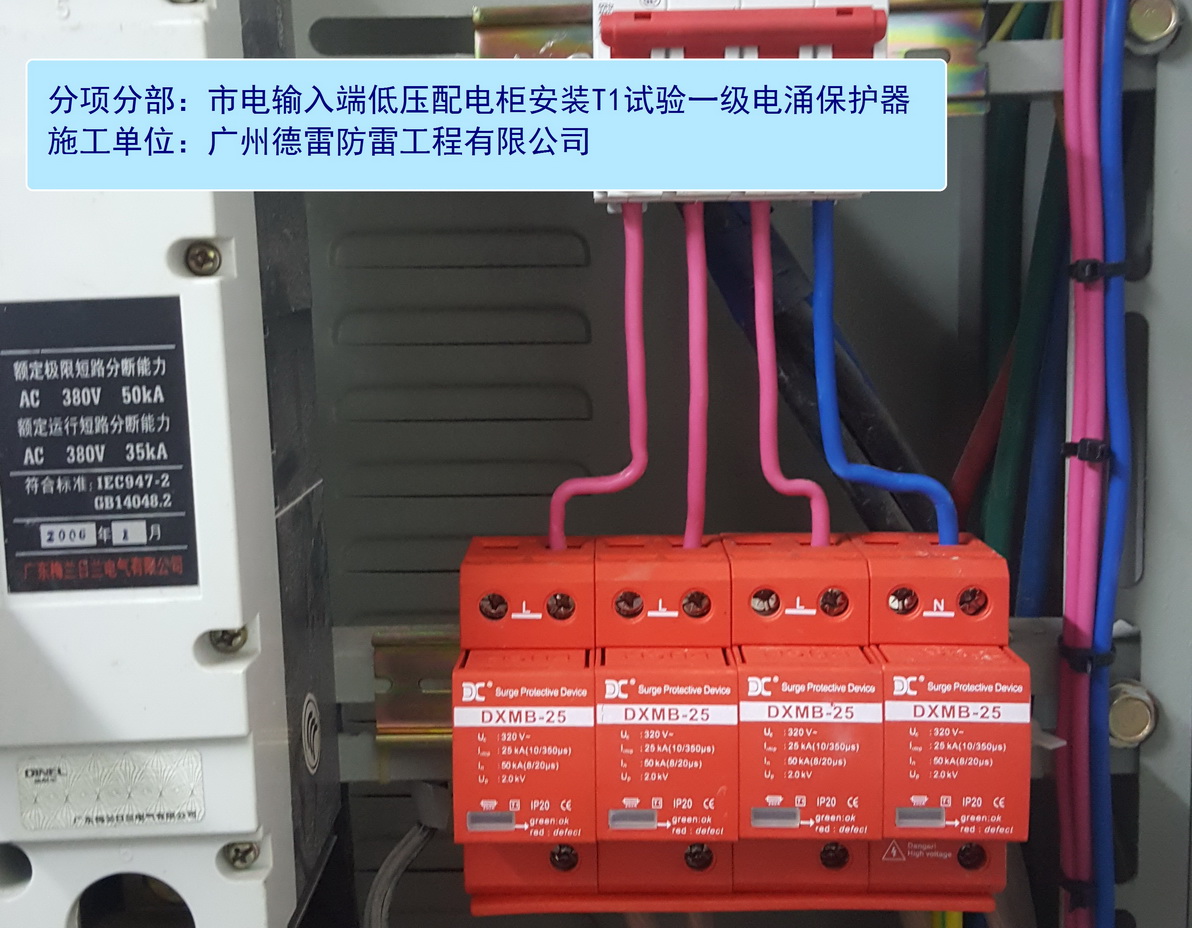

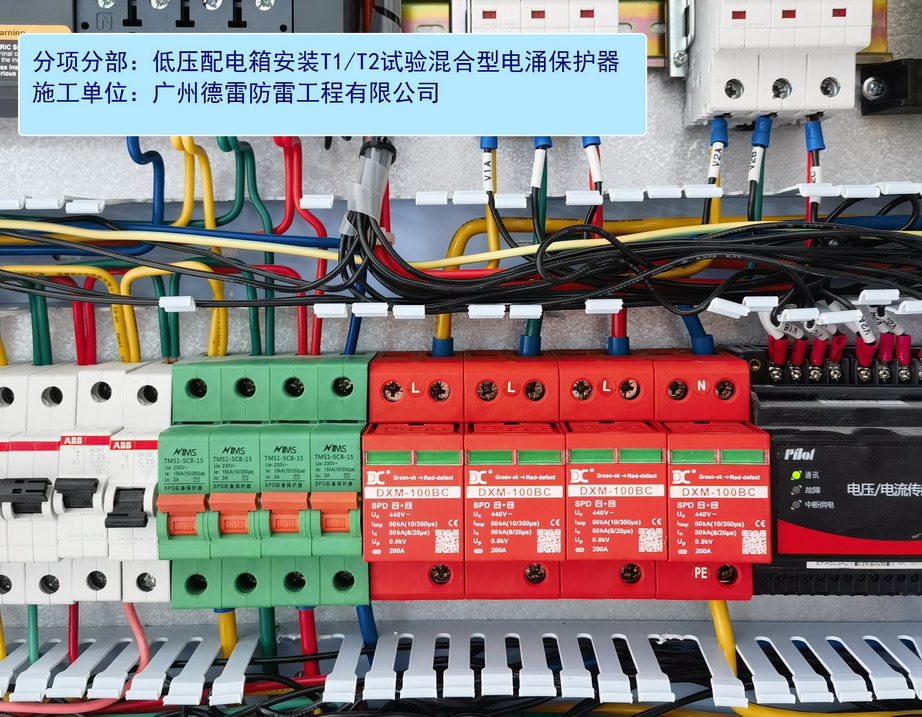

1、一级电涌保护器：低压配电系统雷电电磁脉冲防护，在建筑物配电系统市电输入端低压配电柜安装T1试验一级电涌保护器，防止强雷电流对系统的过电压（国家规范强制性要求）。根据供电系统荷载，也可选择低压配电箱（柜）安装T1、T2试验一级复合型电涌保护器，以满足低压系统保护要求。

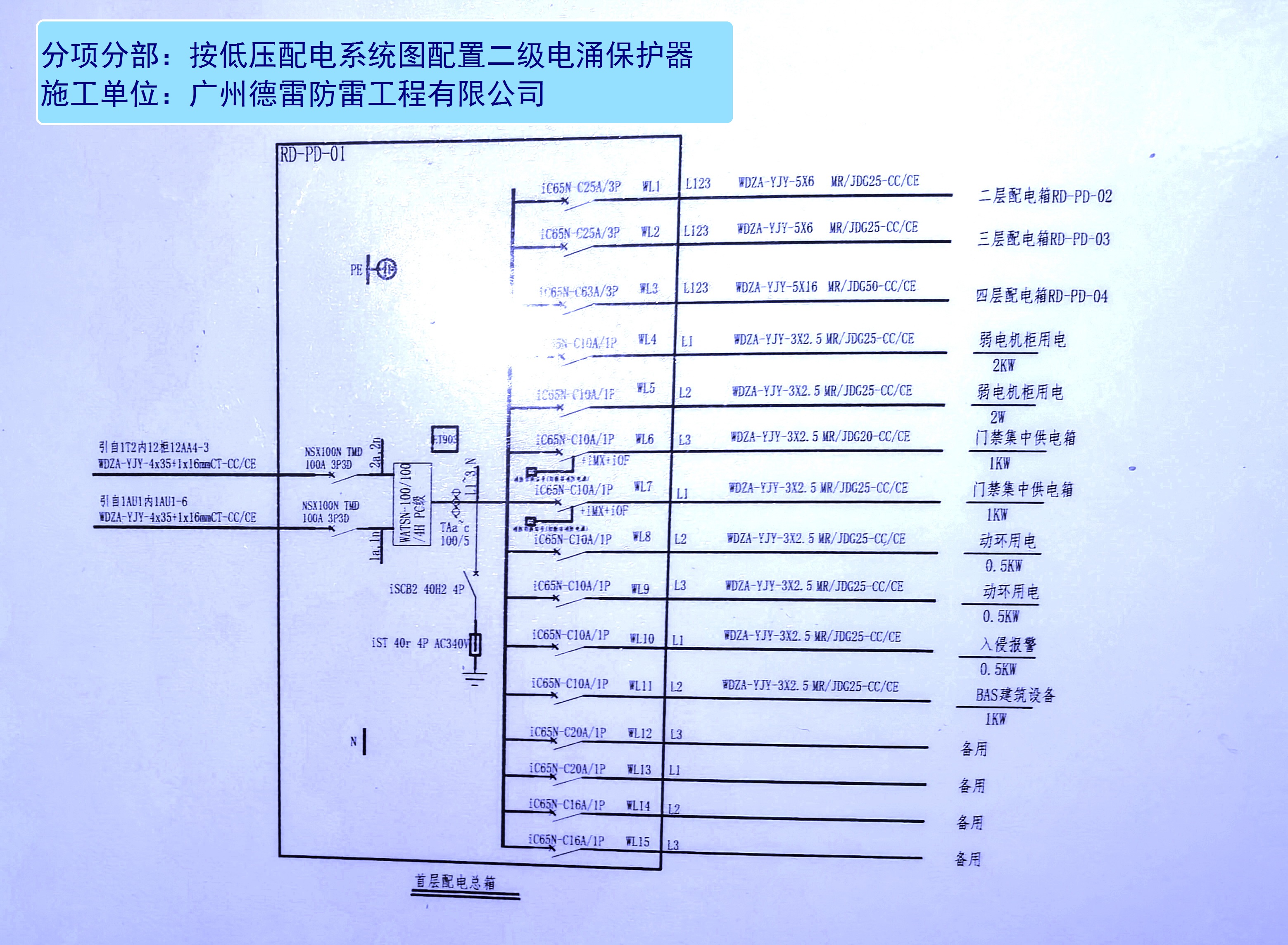

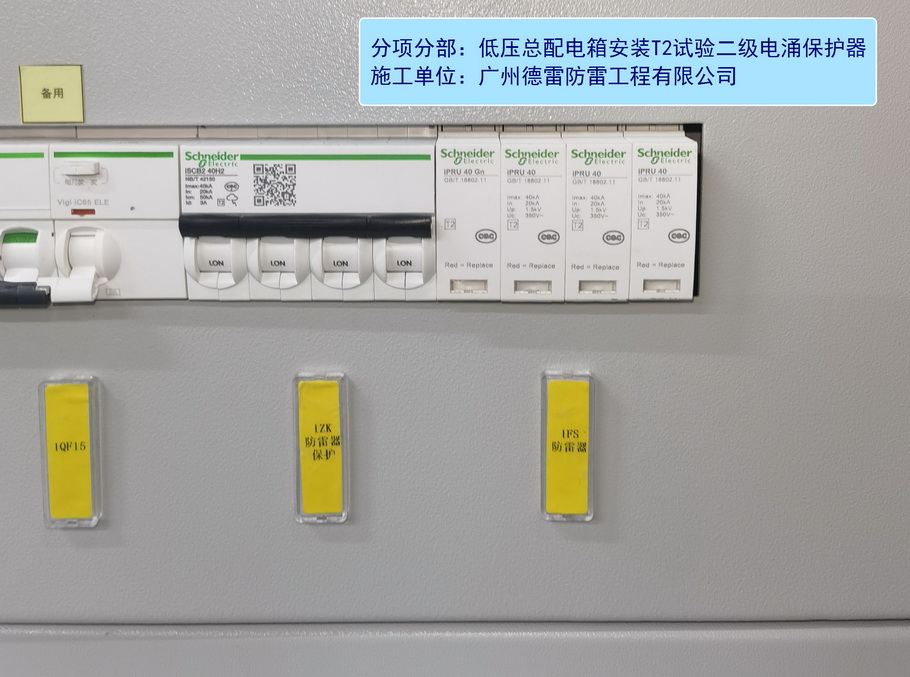

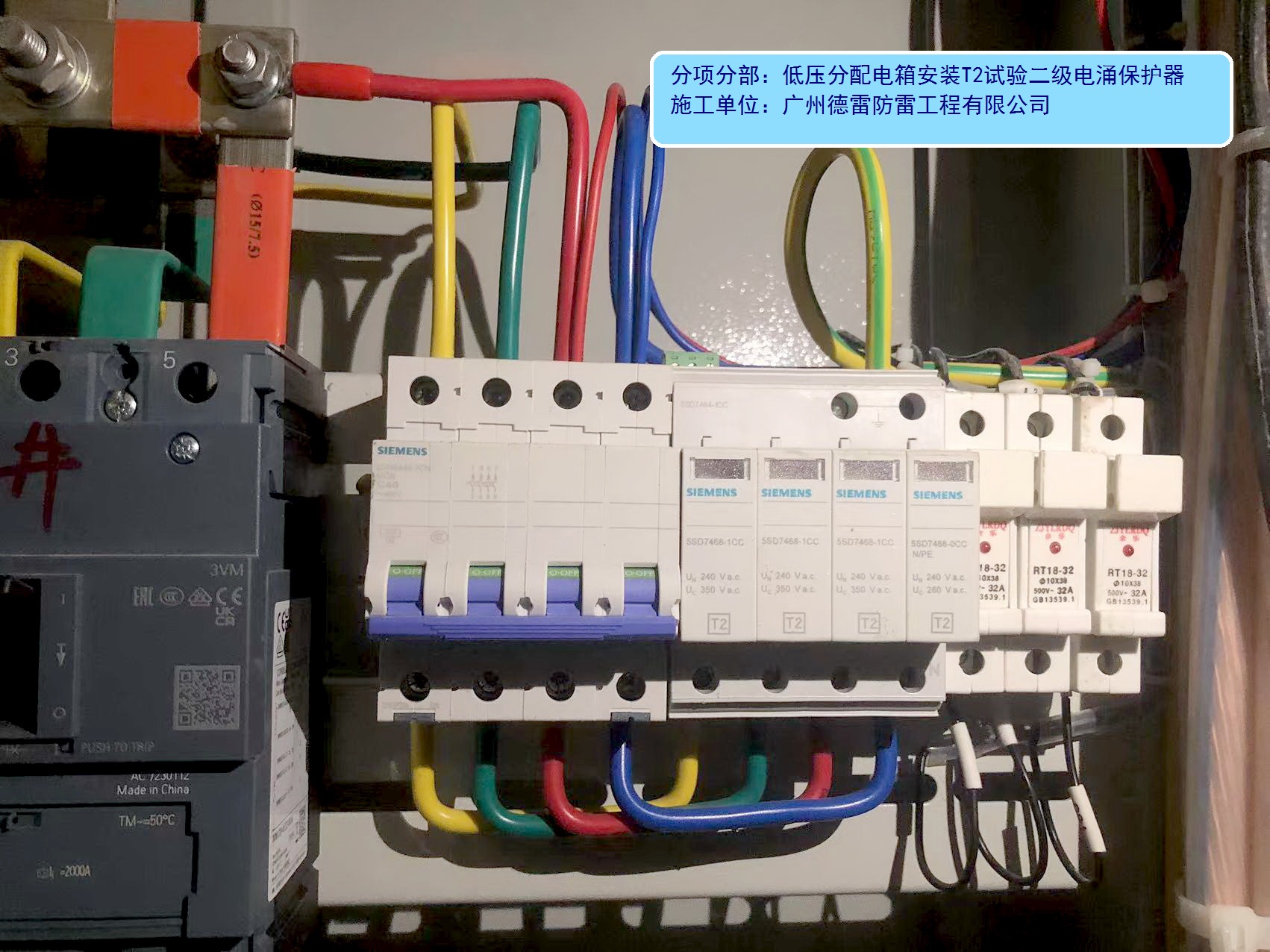

2、二级电涌保护器：在建筑物配电系统分配电箱安装T2试验二级电涌保护器，防止衰减雷电流对系统的过电压（国家规范一般性要求）。

3、三级电涌保护器：三级雷电电磁脉冲防护可根据建筑物设备需求配置（按图纸要求及用户需求配置，包括强电及弱电所需的系统的雷电电磁脉冲保护）。
