地铁变电所专项接地工程，深基础筏板专项接地案例

一、专项接地工程施工流程：

1、资料流程：  编制施工组织方案  →   施工图纸会审  →    开工报告 →  施工记录（现场施工同步）

2、施工组织：具备开工条件  →  人机材料进场 →  材料送检  →  技术交底（安全培训） →  现场施工 → 施工质量自检

3、分段验收： 分项分部完工   → 隐蔽工程验收  →  第三方机构全过程检测（分段）   →  施工记录（检测资料）会签存档

4、竣工验收：工程竣工  →   各分项分部质量自检合格   →   第三方机构验收检测（合格）  →   检测报告   →   主管部门办理中间验收   →   取得竣工许可（竣工验收）

5、工程交付：竣工资料整理 →   档案移交  →  工程交付 →  人员撤场（结束）

二、专项接地工程施工工艺：

（一）专用接地装置：

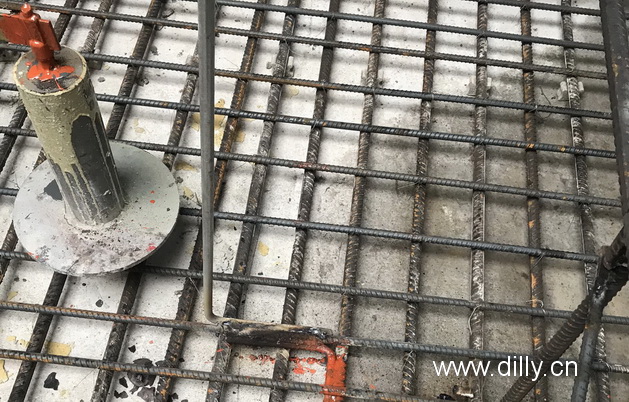

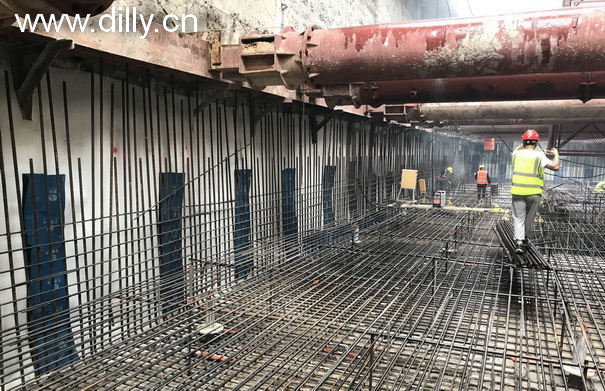

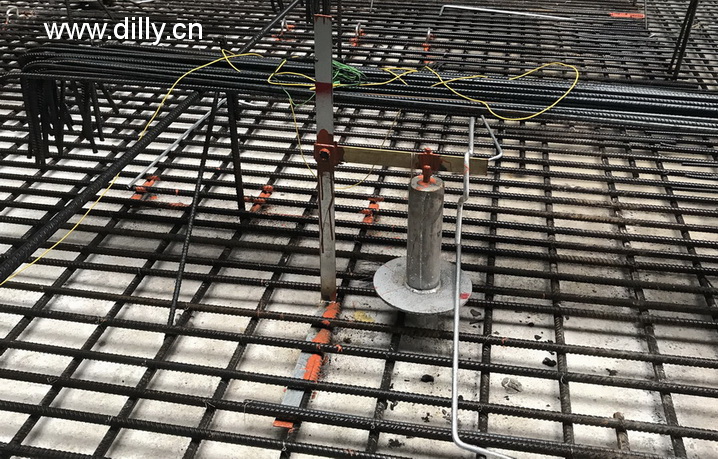

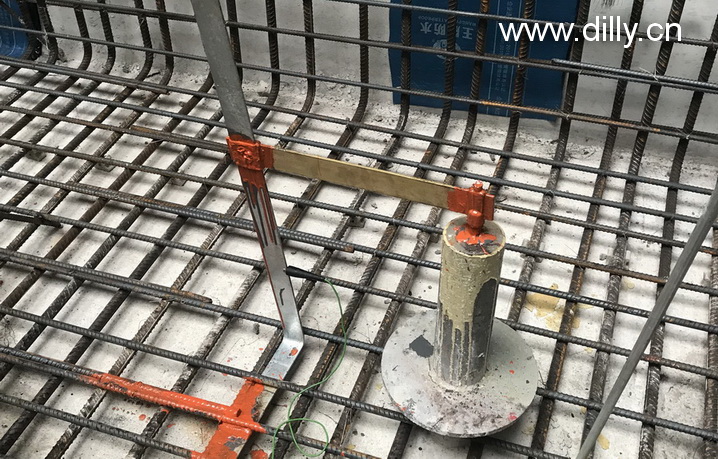

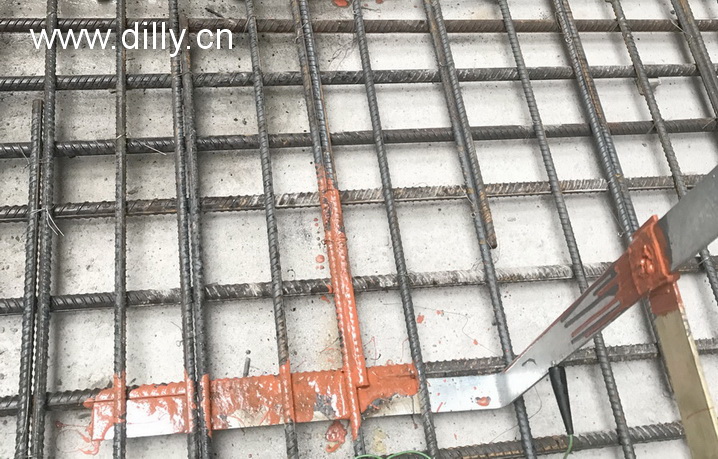

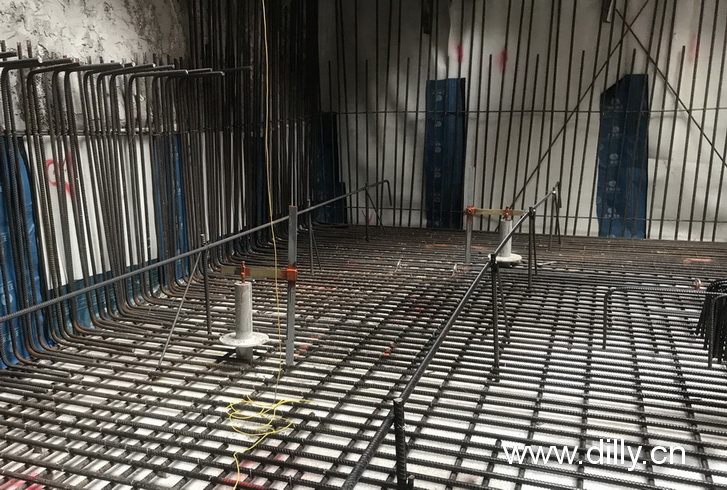

1、接地装置：按图纸部位敷设，采用钻探桩深埋离子接地棒作垂直接地极，利用基础筏板主筋做水平接地极，焊接连接形成整体接地网。离子接地棒引上筏板面采用筏板专用接地装置，连接部位采用铜母线热熔焊与接地干线预留引上提供后续接地干线敷设及等电位联结。

2、引下线：按图纸部位预留，采用热镀锌扁钢（配合圆钢）引出筏板面预留，供后续专用接地干线敷设。

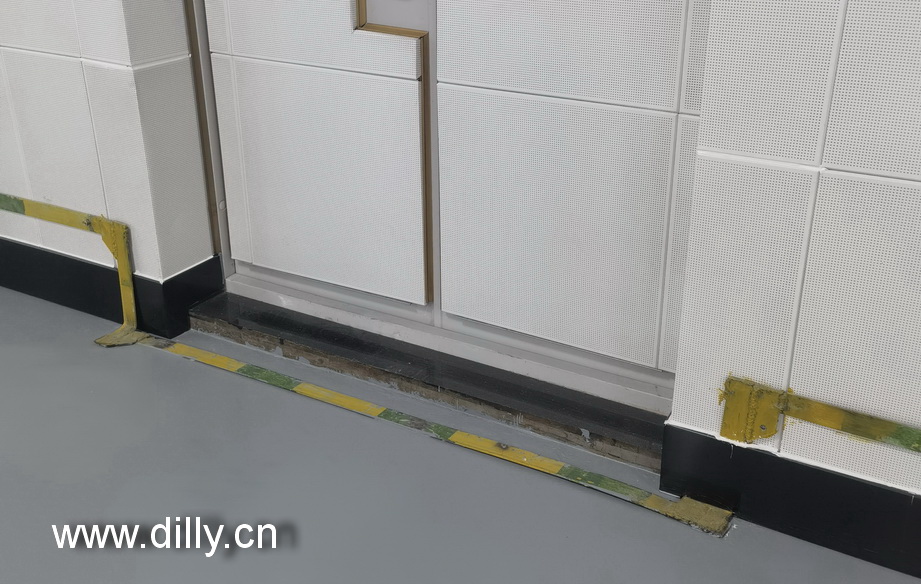

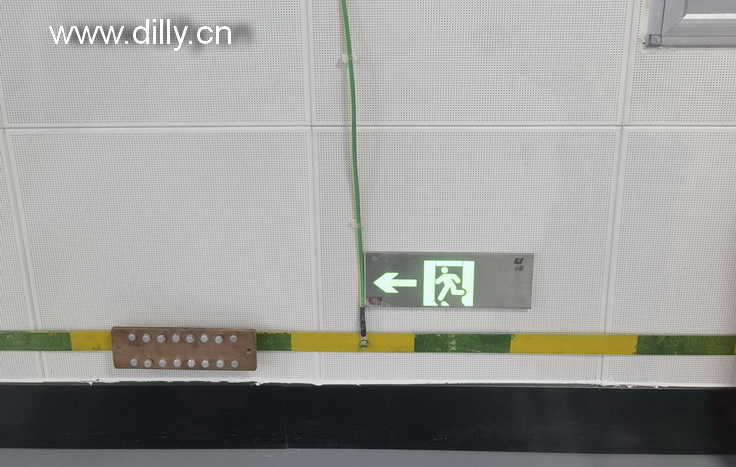

3、接地干线：按图纸部位敷设，在配电室距四周地面0.3m安装接地干线，采用热镀锌扁钢沿室内墙面明敷，过门处采用热镀锌扁钢沿室内地面敷设，使整个接地干线形成电气闭环（均压环），所敷设的接地干线采用接地标线进行涂装，作为电气设备专用接地。

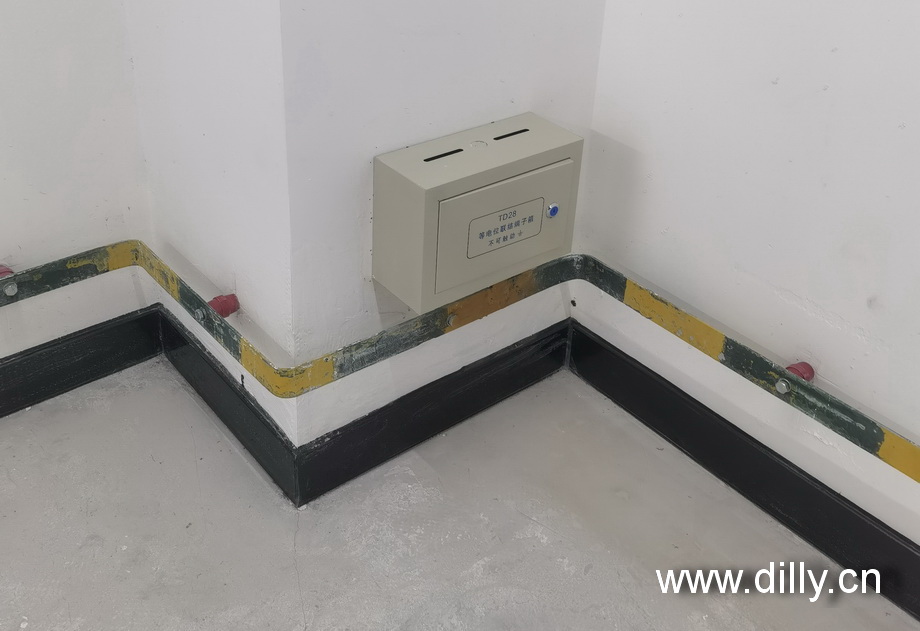

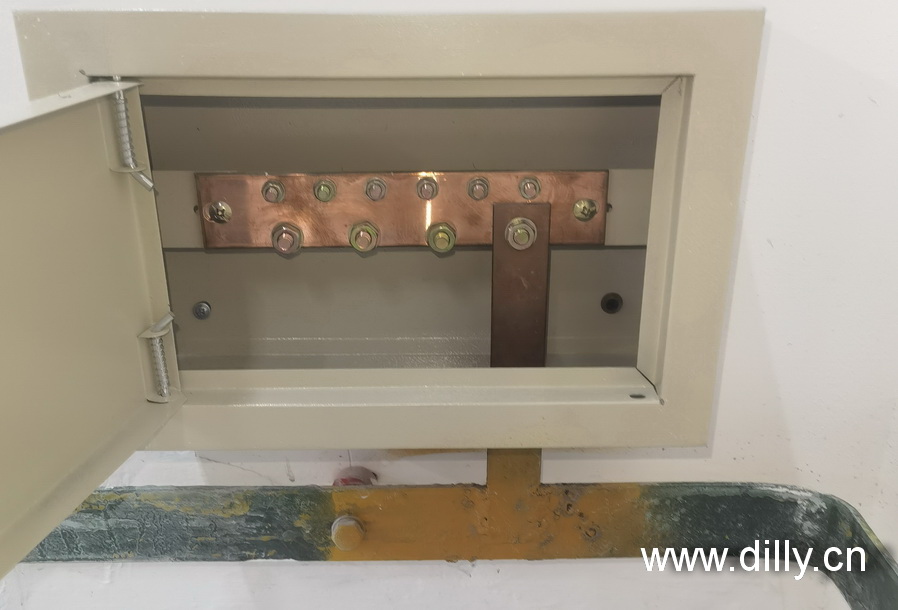

4、等电位联结：按图纸部位安装总等电位（MEB）端子箱。总等电位端子箱接地采用紫铜排与接地干线焊接连接，采用紫铜排做局部等电位（LEB）端子板，按要求安装在接地干线上供设备接地，其过渡电阻不大于0.2欧姆。

（二）应急供电接地装置：

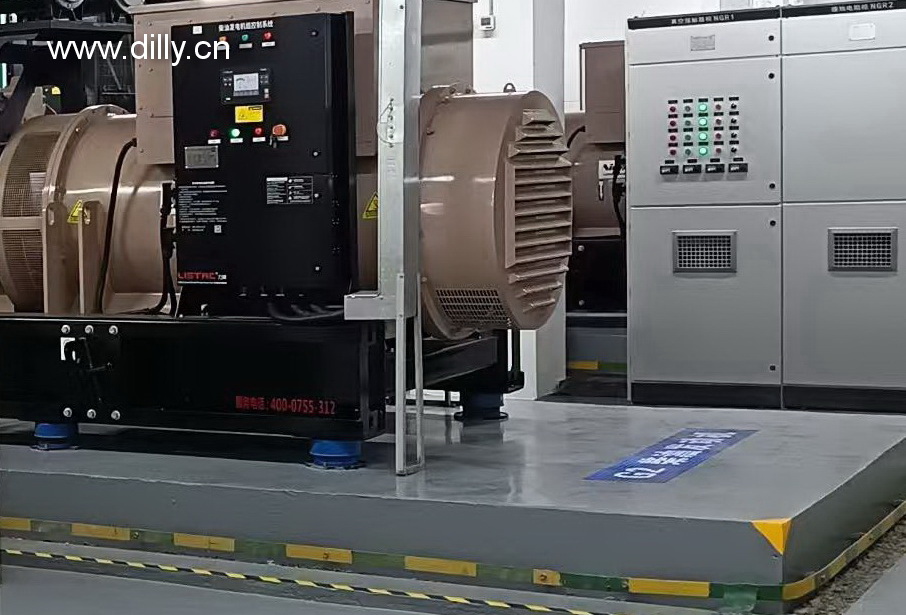

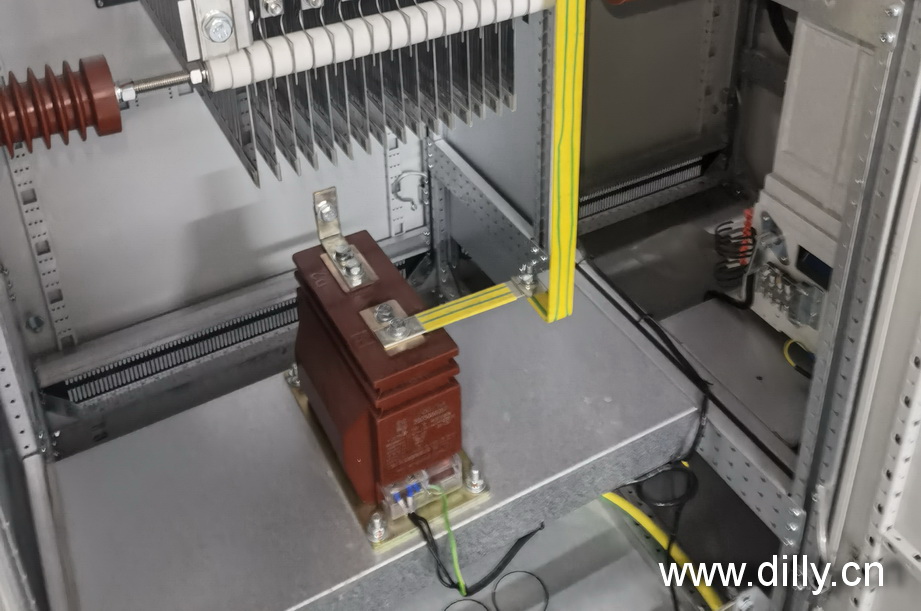

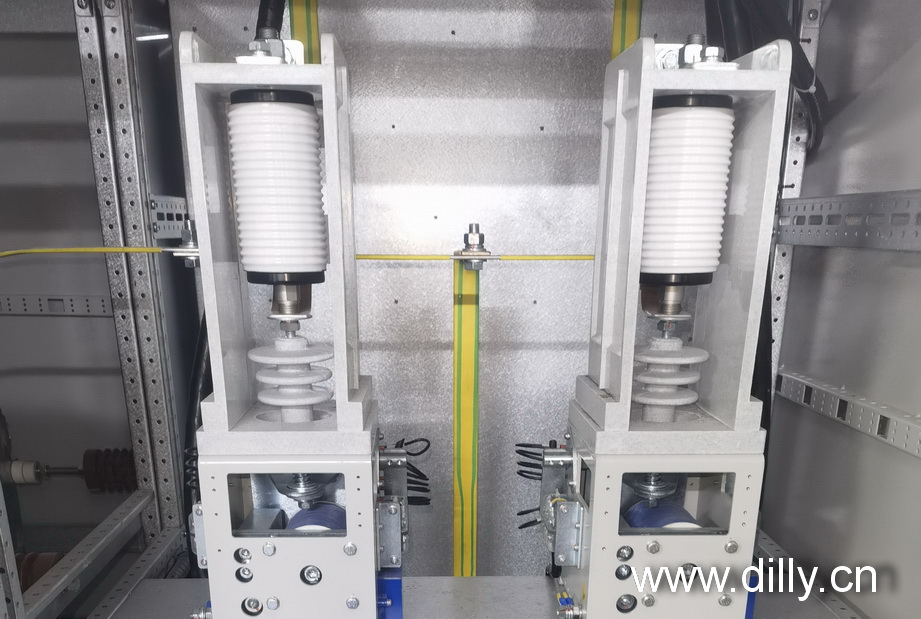

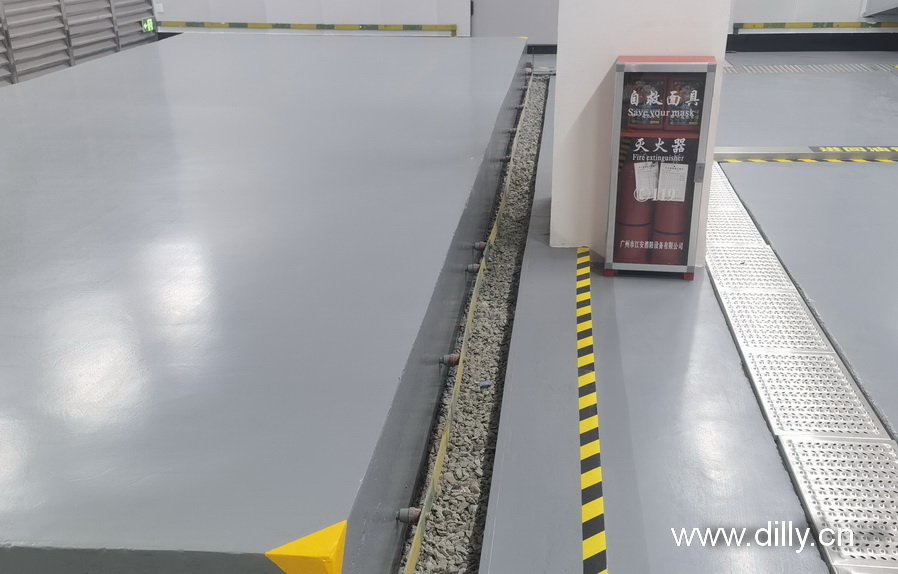

1、专用发电机组的中性线转换接地，采用专用接地柜进行重复接地，接地电阻要求不大于1欧姆，以保证输出高压电压稳定。

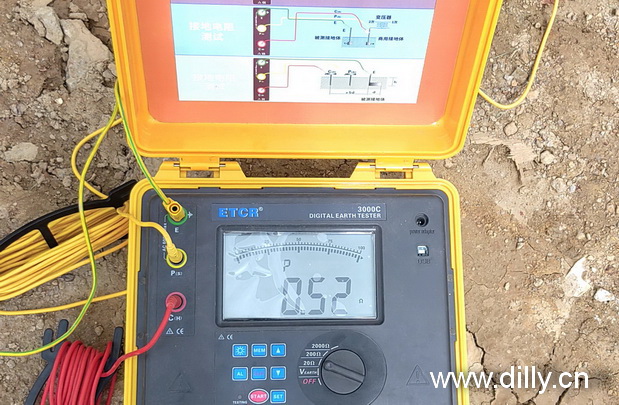

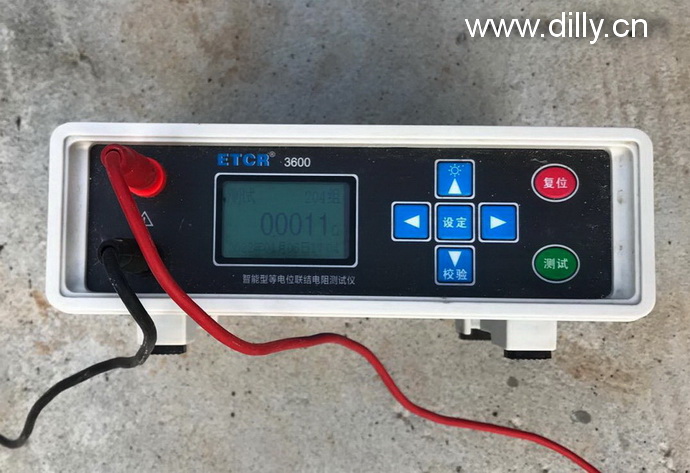

2、接地测试：施工完成后须对整个接地系统进行测试。接地电阻测试采用地面三极测试法，经测试，接地电阻不大于1欧姆，满足设计要求。等电位测试采用二极测试法，接地装置之间的过渡电阻不大于0.2欧姆，过渡电阻满足设计要求。
